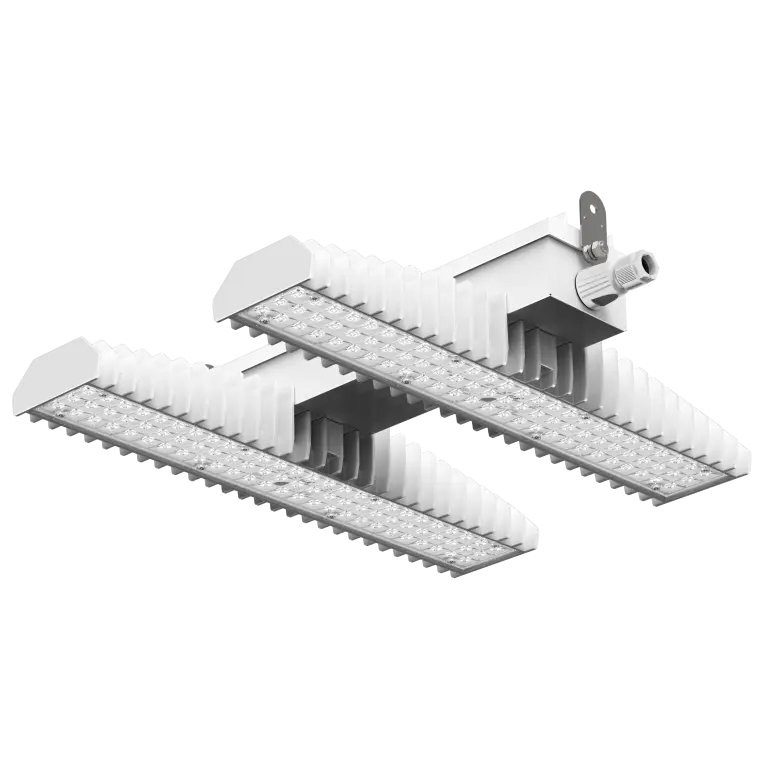

3F LEM HT Ampio
Distribuzione ampia: la superficie illuminata ha forma rettangolare.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
59026
3F LEM 2 HT LED 60 CR AMPIO
68
10869
4000
>80
470x542x129
65
59027
3F LEM 3 HT LED 90 CR AMPIO
102
16304
4000
>80
657x542x129
65
59028
3F LEM 4 HT LED 120 CR AMPIO
136
21739
4000
>80
757x542x129
65
59030
3F LEM 5 HT LED 150 CR AMPIO
170
27174
4000
>80
952x542x129
65
3F LEM HT Medio
Distribuzione media: la superficie illuminata ha forma quadrata.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
59039
3F LEM 4 HT LED 120 CR MEDIO
136
21289
4000
>80
757x542x129
65
59041
3F LEM 5 HT LED 150 CR MEDIO
170
26611
4000
>80
952x542x129
65

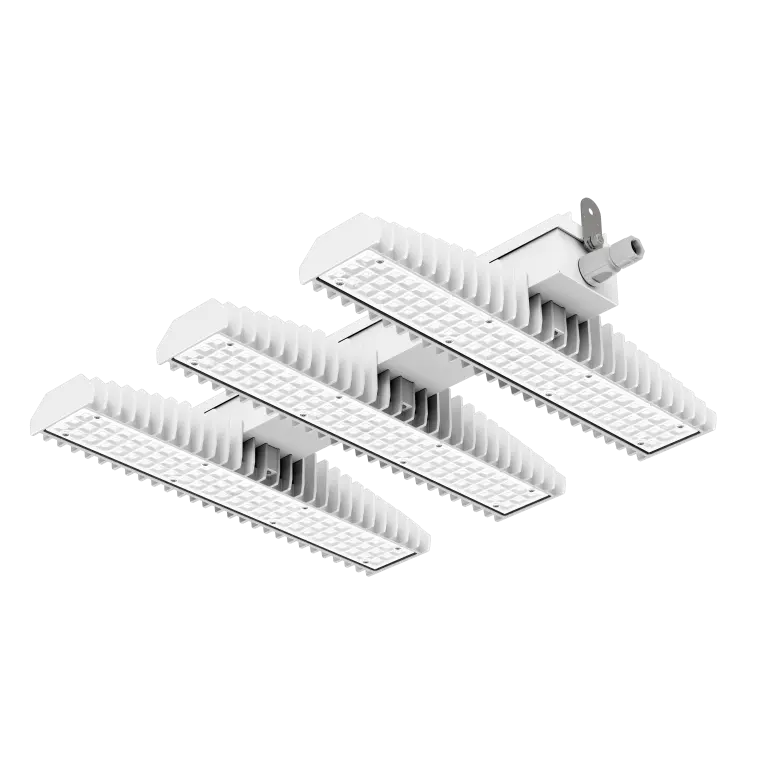

3F LEM HT Concentrato
Distribuzione concentrata ellittica.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
59032
3F LEM 2 HT LED 60 CR CONC
68
10419
4000
>80
470x542x129
65
59033
3F LEM 3 HT LED 90 CR CONC
102
15629
4000
>80
657x542x129
65
59034
3F LEM 4 HT LED 120 CR CONC
136
20838
4000
>80
757x542x129
65
ILLUMINOTECNICHE
Distribuzione ampia, media e concentrata ellittica simmetrica.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Flusso luminoso a +70°C: ‑13,5%.
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED lineari.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Dissipatori modulari passivi monoblocco in alluminio pressofuso, verniciati di colore bianco.
Per ottimizzare la gestione termica del modulo LED, i dissipatori sono sovradimensionati e dotati di alette di raffreddamento autopulenti.
Corpo portacablaggio in alluminio e acciaio zincato di colore bianco ancorato solidamente ai dissipatori e termicamente separato.
Lenti 3F Lens ad alta efficienza luminosa, fotoincise, in policarbonato trasparente, fissate ai moduli LED.
Staffe di fissaggio in acciaio inox.
ELETTRICHE
Conformità alla EN 60598‑1.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Connessione rapida in policarbonato con pressacavo M20x1,5 per accedere alla morsettiera posta su una slitta estraibile.
Unità elettrica posizionata in vano separato dal modulo LED per garantire le temperature ottimali dei componenti di cablaggio, ispezionabile e manutenibile.
APPLICAZIONI
Temperatura ambiente da ‑30°C fino a +70°C.
Ambienti interni asciutti, polverosi, con occasionali getti d'acqua.
Ambienti commerciali, industriali, sportivi (privi di giochi aerei) e magazzini.
AVVERTENZE
Apparecchio non idoneo per celle frigorifere con temperatura ambiente <0°C e/o con umidità relativa >85%.
A RICHIESTA
- potenze, rese cromatiche o temperature di colore differenti
- doppia connessione rapida
- cablaggio: doppia accensione, dimmerabile, CLO
- moduli lineari LED, protetti in modo speciale contro le sostanze volatili chimicamente aggressive per la tecnologia LED standard
- versioni HACCP
Codice
Articolo
A0652
Coppia staffe fissaggio soffitto 3F LEM
Staffe per l'installazione dell'apparecchio a soffitto o su blindosbarra, in acciaio inox.
Attenzione: queste staffe NON permettono l'orientabilità dell'apparecchio. Per avere l'orientabilità occorre utilizzare gli accessori A0651+A0632.Staffe per l'installazione dell'apparecchio a soffitto, in acciaio zincato a caldo verniciato di colore bianco.
La staffa A0632 permette l'installazione dell'apparecchio a soffitto senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0632).Staffe per l'installazione dell'apparecchio a parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
La staffa A0654 permette l'installazione dell'apparecchio a parete senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0654).Staffa aggiuntiva che abbinata agli accessori A0654 oppure A0632 permette l'orientabilità degli apparecchi a soffitto o parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
Questo accessorio deve essere SEMPRE utilizzato con uno dei seguenti codici: A0632 ‑ A0654.Staffe per la rotazione di apparecchi installati a soffitto o su blindosbarra.
Codice
Articolo
A0728
Carter FOOD - 3F LEM 1
Carter di protezione dalla polvere, dedicato ad ambienti nei quali si lavorano cibi, in acciaio zincato verniciato in colore bianco.
Per un LEM 3, ad esempio, bisogna ordinare 3 pezzi del cod. A0733.
Non disponibile per versione 1+1.
Attenzione: le temperature ambiente massime di funzionamento degli apparecchi diminuiscono di 10°C in tutte le famiglie, ad eccezione delle versioni High Output nelle quali il calo è di 5°C.
I flussi luminosi emessi diminuiscono in tutti i modelli di 3%.Codice
Articolo
A0653
Coppia moschettoni fiss.per catena
Moschettoni per fissare l'apparecchio a catena, in acciaio zincato.
Vetro con guarnizione per proteggere il vano ottico dalla polvere.
Consigliato in ambienti molto sporchi.
Codice
Articolo
A0242
15SS 1BOB.CAV.AC.ZIN.100MT
La confezione contiene 100 metri.A0243
15BF 1BOB.CAV.AC.ZIN.500MT
La confezione contiene 500 metri.Cavo di sicurezza anticaduta Ø 2 mm per assicurare il corpo alla struttura edile.
Accoppiando l'accessorio A0714 ad uno dei due cavi di sicurezza (A0242 o A0243), si ottiene un kit anticaduta per fissare e regolare il cavo su elemento portante della struttura edile.
Il cavo passa fra i due fori di passaggio presenti sulle staffe di pendinatura montate sul 3F LEM.
Consigliato per ambienti con probabili urti o zone sismiche.Codice
Articolo
A0714
Morsetto 2 fori sosp. - 100 pz
La confezione contiene 100 pezzi.Morsetto in ottone nichelato idonei per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,25 mm 1,5 mm ‑ 2 mm), completi di viti di serraggio.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
A0521
Riduttore pressacavo diam.8mm
Anello riduttore per pressacavo, dedicato all'utilizzo di cavi con diametro esterno fino a 8 mm.
