3F LEM High Temperature
Modelos
Características
Accesorios

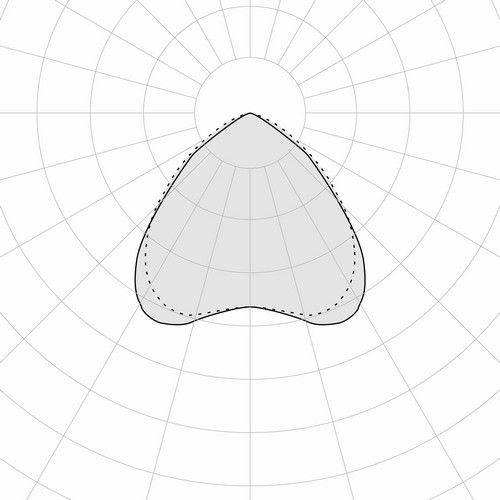

3F LEM HT Amplio
Código 59027
Distribución amplia de forma rectangular.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
Equipo electrónico ON/OFF 230V‑50/60Hz
59026
3F LEM 2 HT LED 60 CR AMPIO
68
10615
4000
>80
470x542x129
65
59027
3F LEM 3 HT LED 90 CR AMPIO
102
15922
4000
>80
657x542x129
65
59028
3F LEM 4 HT LED 120 CR AMPIO
136
21230
4000
>80
757x542x129
65
59030
3F LEM 5 HT LED 150 CR AMPIO
170
26537
4000
>80
952x542x129
65

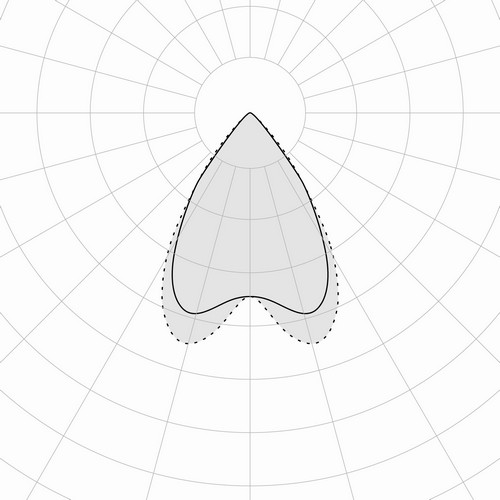

3F LEM HT Medio
Código 59039
Distribución media de forma cuadrada.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
Equipo electrónico ON/OFF 230V‑50/60Hz
59039
3F LEM 4 HT LED 120 CR MEDIO
136
21725
4000
>80
757x542x129
65
59041
3F LEM 5 HT LED 150 CR MEDIO
170
27156
4000
>80
952x542x129
65

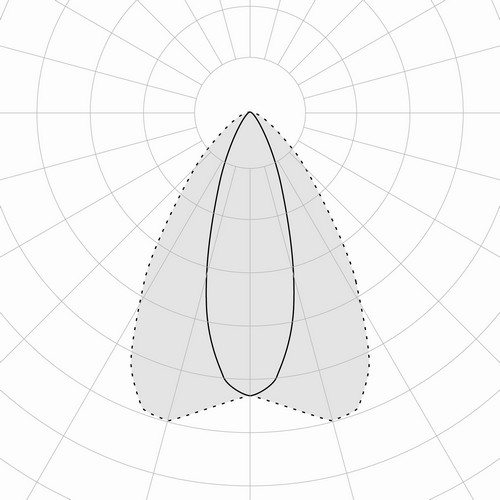

3F LEM HT Concentrado
Código 59033
Distribución concentrada elíptica.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
Equipo electrónico ON/OFF 230V‑50/60Hz
59032
3F LEM 2 HT LED 60 CR CONC
68
10863
4000
>80
470x542x129
65
59033
3F LEM 3 HT LED 90 CR CONC
102
16294
4000
>80
657x542x129
65
59034
3F LEM 4 HT LED 120 CR CONC
136
21725
4000
>80
757x542x129
65
Características constructivas
Características Luminotécnicas
Distribución amplia, intermedia y concentrada elíptica simétrica.
Duración útil (L93/B10): 30000 h. (tq+25°C)
Duración útil (L90/B10): 50000 h. (tq+25°C)
Duración útil (L85/B10): 80000 h. (tq+25°C)
Duración útil (L80/B10): 100000 h. (tq+25°C)
Flujo luminoso a +70°C: ‑13,5%.
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG0) (IEC 62471).
Características Mecánicas
Disipadores pasivos modulares en aluminio fundido a presión, pintados en blanco.
Para optimizar la gestión térmica del módulo LED, los disipadores de calor son de gran tamaño y provisto de auto‑limpieza de las aletas de refrigeración.
Cableado cuerpo en aluminio y acero galvanizado sólidamente anclada a los sumideros y separado térmicamente.
3F lentes de la lente con una alta eficacia luminosa, policarbonato trasparente, fijado a los módulos LED.
Soportes de fijación de acero inox.
Características Eléctricas
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Conexión rápida de policarbonato con sujetacable M20x1,5 para acceder al terminal de bornes, colocado en una corredera extraíble.
Unidad de potencia colocado en un compartimento separado por el módulo LED para garantizar una temperatura óptima de componentes de cableado, para ser registrable y fácil de mantener.
Características de la fuente
  • Módulos LED lineales.
  • Tolerancia de color inicial (Mac Adam): SDCM 3.
Bajo pedido
  • potencias, índices de rendimiento cromático o temperaturas de color diferentes
  • doble conexión rápida
  • equipo: doble encendido, con regulación de la intensidad luminosa, CLO
  • módulos lineales LED, protegidos de manera especial contra las sustancias volátiles químicamente agresivas para la tecnología LED estándar
  • versiones HACCP para uso en la industria alimentaria
Aplicaciones
Temperatura ambiente de ‑30°C a +70°C.
Interiores secos, polvorientos o con chorros de agua ocasionales.
Ambientes comerciales, industriales, deportivos (sin juegos aéreos) y almacenes.
En entornos en los que se ve la necesidad de una protección total contra la caída de fragmentos (por ejemplo, ambientes con productos alimentarios o máquinas con partes móviles o con cambios extremos de temperatura), el uso de luminarias con lentes policarbonato.
Abrazaderas para la instalación de la luminaria en el techo o barra colectora, de acero inoxidable.
Código
Artículo
A0652
Par.soportes instalacion en techo 3F LEM
Atención: estas abrazaderas NO permiten orientar la luminaria. Para ajustar la orientación es necesario instalar los accesorios A0651+A0632.
Abrazaderas para la instalación de la luminaria en el techo, de acero galvanizado en caliente pintado con poliéster de color blanco.
Código
Artículo
A0632
Pareja soportes instal. en techo 3F LEM
Download instrucciones de instalación
La abrazadera A0632 permite instalar la luminaria en el techo sin la posibilidad de que gire sobre sí misma.
Para ajustar la orientación es necesario instalar los dos accesorios (A0651+A0632).
Abrazaderas para la instalación de la luminaria en la pared, de acero galvanizado en caliente pintado con poliéster de color blanco.
Código
Artículo
A0654
Pareja de soportes de pared 3F LEM
Download instrucciones de instalación
La abrazadera A0654 permite instalar la luminaria en la pared sin la posibilidad de que gire sobre sí misma.
Para ajustar la orientación es necesario instalar los dos accesorios (A0651+A0654).
Soporte adicional, de acero galvanizado en caliente pintado con poliéster de color blanco, que combinado con los accesorios A0654 o A0632 permite orientar los aparatos de techo o de pared.
Código
Artículo
A0651
Sop. rotacion pareja de soportes 3F LEM
Download instrucciones de instalación
Este accesorio debe utilizarse SIEMPRE con uno de los siguientes códigos: A0632 ‑ A0654.
Soportes para la rotación de luminarias instaladas en el techo o en blindobarra.
Código
Artículo
A0776
Soporte rotacion horiz. 90° 3F LEM 1-2
Download instrucciones de instalación
A0777
Sop.rot.horiz. 90°3F LEM 3-3F LEM 2 Sens
Download instrucciones de instalación
A0778
Soporte de rotacion horiz. 90° 3F LEM 4
Download instrucciones de instalación
Cárter de protección contra el polvo, para ambientes en los que se elaboran alimentos, de acero galvanizado pintado de color blanco.
Código
Artículo
A0728
Cubierta para aplic. alim. -3F LEM 1
A0733
Cubierta apl.alim.3FLEM mod.sing.2-3-4-5
Download instrucciones de instalación
Para un LEM 3, por ejemplo, se deben pedir 3 piezas de código A0733.
No disponible para versión 1+1.
Nota: las temperaturas ambiente máximas de funcionamiento de las luminarias disminuyen en 10°C en todas las familias, excepto en las versiones High Output en las que la reducción es de 5°C.
La reducción del flujo luminoso emitido es igual al 3% en todos los modelos de la gama.
Mosquetones para fijar la luminaria en cadena, de acero galvanizado.
Código
Artículo
A0653
Pareja de mosquetones instal.para cadena
Cristal con junta para proteger el compartimento óptico del polvo y la lente de exhalaciones nocivas.
Recomendado en ambientes muy sucios o en los que se usan agentes químicos agresivos.
Código
Artículo
A0811
Cristal transp. VT con junta (10 uds)
El paquete contiene 10 unidades.
Download instrucciones de instalación
A0812
Cristal moldeado VS con junta (10 uds)
El paquete contiene 10 unidades.
Download instrucciones de instalación
Cable de seguridad anticaída Ø 2 mm para asegurar el cuerpo a la estructura edilicia.
Código
Artículo
A0242
15SS 1 Bobina cable acero galv. - 100 m
El paquete contiene 100 metros.
A0243
15BF 1 Bobina cable acero galv. - 500 m
El paquete contiene 500 metros.
Acoplando el accesorio A0714 a uno de los cables de seguridad (A0242 ó A0243), se obtiene un kit anticaída para fijar y regular el cable en el elemento portante de la estructura edil.
El cable pasa entre los dos agujeros de pasaje presentes en las bridas de suspensión montadas en el 3F LEM.
Recomendado para ambientes con probabilidad de recibir golpes o zonas sísmicas.
Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm ‑ # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.
Anillo de sellado reductor para prensaestopas, dedicado al uso de cables con un diámetro externo de hasta 8 mm.
Código
Artículo
A0521
Reductor para prensaestopas diam.8mm
