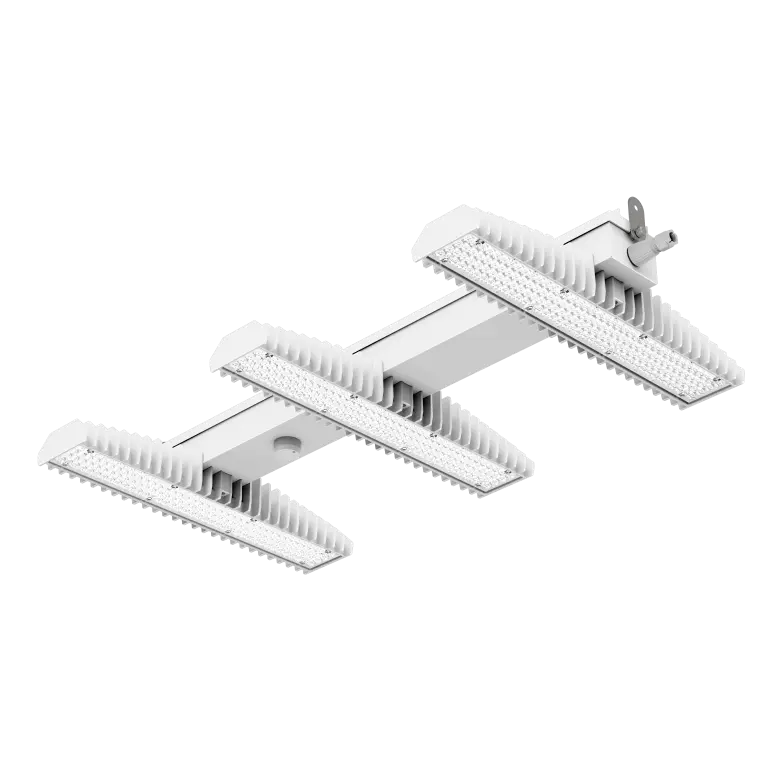

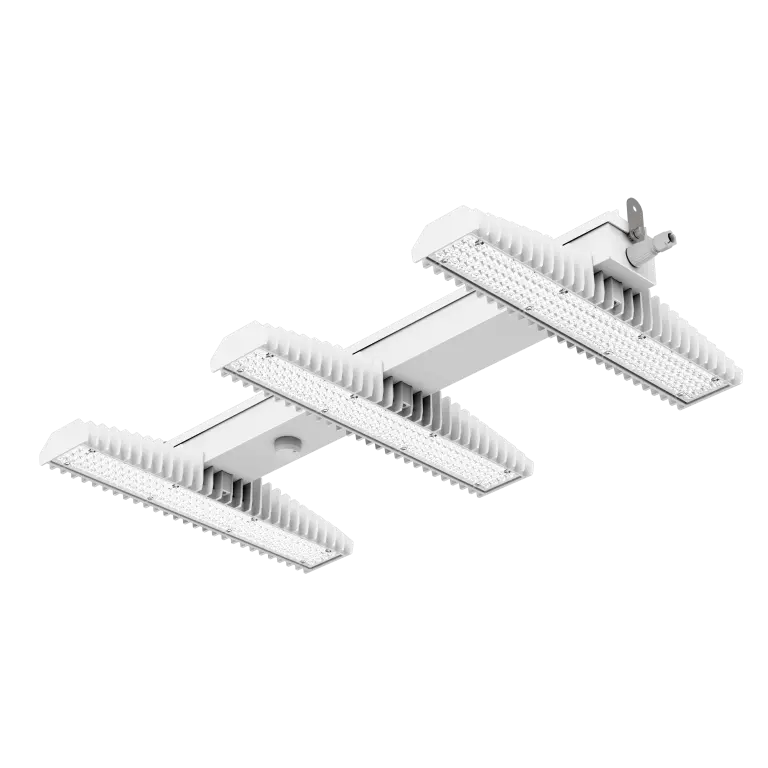

3F LEM HO Wireless Ampio
SenseHBZQ (max 17m)
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F LEM 2 HO LED 140 SensHBZQ CR AMPIO
152
25736
4000
>80
657x542x129
65
3F LEM 3 HO LED 210 SensHBZQ CR AMPIO
231
38604
4000
>80
952x542x129
65
3F LEM 4 HO LED 280 SensHBZQ CR AMPIO
302
51472
4000
>80
952x542x129
65
SenseMBZQ (max 10m)
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F LEM 2 HO LED 140 SensMBZQ CR AMPIO
152
25736
4000
>80
657x542x129
65
3F LEM 3 HO LED 210 SensMBZQ CR AMPIO
231
38604
4000
>80
952x542x129
65
3F LEM 4 HO LED 280 SensMBZQ CR AMPIO
302
51472
4000
>80
952x542x129
65
ILLUMINOTECNICHE
Distribuzione ampia, media e concentrata ellittica simmetrica.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED lineari.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Dissipatori modulari passivi monoblocco in alluminio pressofuso, verniciati di colore bianco.
Per ottimizzare la gestione termica del modulo LED, i dissipatori sono sovradimensionati e dotati di alette di raffreddamento autopulenti.
Corpo portacablaggio in alluminio e acciaio zincato di colore bianco ancorato solidamente ai dissipatori e termicamente separato.
Lenti 3F Lens ad alta efficienza luminosa, fotoincise, in metacrilato (PMMA) trasparente, fissate ai moduli LED.
Staffe di fissaggio in acciaio inox.
ELETTRICHE
Conformità alla EN 60598‑1.
Connessione rapida tramite connettore 3/5 P.
Unità elettrica posizionata in vano separato dal modulo LED per garantire le temperature ottimali dei componenti di cablaggio, ispezionabile e manutenibile.
Multisensore (luminosità e presenza) con tecnologia Wireless 2.4 GHz a doppia tecnologia Bluetooth LE/Zigbee 3.0.
INSTALLAZIONE
Altezza max consigliata 13 m.
APPLICAZIONI
Temperatura ambiente da ‑25°C fino a +50°C.
Consigliato in ambienti con forte apporto di luce naturale (o zone con personale presente in modo discontinuo).
Ambienti interni asciutti, polverosi, con occasionali getti d'acqua.
Ambienti commerciali, industriali, sportivi (privi di giochi aerei) e magazzini.
Ambienti in cui si ritiene necessaria una protezione totale contro la caduta di frammenti (ad esempio ambienti con prodotti alimentari o macchine con parti in movimento o con elevati sbalzi di temperatura), utilizzare apparecchi con lenti in policarbonato.
I prodotti DALI sono conformi al CAM (DM 24/11/2025).
GESTIONE DELLA LUCE
Nodo di controllo Wireless BLE/ZigBee integrato sull'apparecchio.
Ogni dispositivo della rete Zigbee 3.0 riceve, rigenera ed invia nuovamente il segnale ai dispositivi successivi, creando una rete wireless Mesh Network.
Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
AVVERTENZE
Apparecchio non idoneo per celle frigorifere con temperatura ambiente <0°C e/o con umidità relativa >85%.
A RICHIESTA
- potenze, rese cromatiche o temperature di colore differenti
- funzione presenza
- regolazione manuale intensità luminosa
- doppia connessione rapida
- lenti in policarbonato (IK08)
- moduli lineari LED, protetti in modo speciale contro le sostanze volatili chimicamente aggressive per la tecnologia LED standard
- versioni HACCP
- versioni con filtro anticondensa
- versioni in emergenza
Codice
Articolo
A0652
Coppia staffe soffitto LEM/Rio L
Staffe per l'installazione dell'apparecchio a soffitto o su blindosbarra, in acciaio inox.
Attenzione: queste staffe NON permettono l'orientabilità dell'apparecchio. Per avere l'orientabilità occorre utilizzare gli accessori A0651+A0632.Staffe per l'installazione dell'apparecchio a soffitto, in acciaio zincato a caldo verniciato di colore bianco.
La staffa A0632 permette l'installazione dell'apparecchio a soffitto senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0632).Staffe per l'installazione dell'apparecchio a parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
La staffa A0654 permette l'installazione dell'apparecchio a parete senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0654).Staffa aggiuntiva che abbinata agli accessori A0654 oppure A0632 permette l'orientabilità degli apparecchi a soffitto o parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
Questo accessorio deve essere SEMPRE utilizzato con uno dei seguenti codici: A0632 ‑ A0654.Staffe per la rotazione di apparecchi installati a soffitto o su blindosbarra.
Codice
Articolo
A0728
Carter FOOD - 3F LEM 1
Carter di protezione dalla polvere, dedicato ad ambienti nei quali si lavorano cibi, in acciaio zincato verniciato in colore bianco.
Per un LEM 3, ad esempio, bisogna ordinare 3 pezzi del cod. A0733.
Non disponibile per versione 1+1.
Attenzione: le temperature ambiente massime di funzionamento degli apparecchi diminuiscono di 10°C in tutte le famiglie, ad eccezione delle versioni High Output nelle quali il calo è di 5°C.
I flussi luminosi emessi diminuiscono in tutti i modelli di 3%.Codice
Articolo
A0653
Coppia moschettoni fiss.per catena
Moschettoni per fissare l'apparecchio a catena, in acciaio zincato.
Vetro con guarnizione per proteggere il vano ottico dalla polvere.
Consigliato in ambienti molto sporchi.
Codice
Articolo
A0242
15SS 1BOB.CAV.AC.ZIN.100MT
La confezione contiene 100 metri.A0243
15BF 1BOB.CAV.AC.ZIN.500MT
La confezione contiene 500 metri.Cavo di sicurezza anticaduta Ø 2 mm per assicurare il corpo alla struttura edile.
Accoppiando l'accessorio A0714 ad uno dei due cavi di sicurezza (A0242 o A0243), si ottiene un kit anticaduta per fissare e regolare il cavo su elemento portante della struttura edile.
Il cavo passa fra i due fori di passaggio presenti sulle staffe.
Consigliato per ambienti con probabili urti o zone sismiche.Codice
Articolo
A0714
Morsetto 2 fori sosp. - 100 pz
La confezione contiene 100 pezzi.Morsetto in ottone nichelato idonei per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,25 mm 1,5 mm ‑ 2 mm), completi di viti di serraggio.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
A0521
Riduttore pressacavo diam.8mm
Anello riduttore per pressacavo, dedicato all'utilizzo di cavi con diametro esterno fino a 8 mm.
