Prodotti
 |
 |
 |
3F Zeta DR
Modelli
Caratteristiche
Accessori
3F Zeta DR
Codice 10880

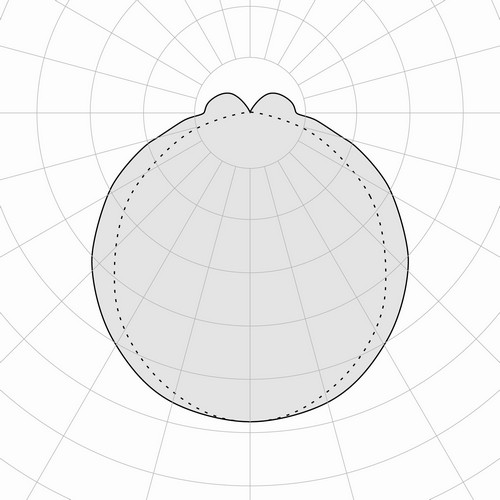

Distribuzione simmetrica diffusa.
Schermo di forma rettangolare in policarbonato autoestinguente, stabilizzato agli UV, opale, con superficie esterna liscia.
Codice
Articolo
Potenza assorbita (W)
Flusso in uscita (lm)
CCT (K)
CRI
Dimensioni
L x A x H
IP
Cablaggio elettronico ON/OFF 230V‑50/60Hz
10879
3F Zeta DR 1x9 LED L605
10
1251
4000
>80
605x62x81
40
10878
3F Zeta DR 1x18 LED L1194
20
2500
4000
>80
1194x62x81
40
10882
3F Zeta DR 2x9 LED L605
20
2501
4000
>80
605x62x81
40
10877
3F Zeta DR 1x22 LED L1489
24,5
3126
4000
>80
1489x62x81
40
10881
3F Zeta DR 2x18 LED L1194
40
5001
4000
>80
1194x62x81
40
10880
3F Zeta DR 2x22 LED L1489
49
6253
4000
>80
1489x62x81
40
Cablaggio elettronico DALI 230V‑50/60Hz
10968
3F Zeta DR 1x18 LED DALI L1194
20
2500
4000
>80
1194x62x81
40
10967
3F Zeta DR 1x22 LED DALI L1489
24,5
3126
4000
>80
1489x62x81
40
10971
3F Zeta DR 2x18 LED DALI L1194
40
5001
4000
>80
1194x62x81
40
10970
3F Zeta DR 2x22 LED DALI L1489
49
6253
4000
>80
1489x62x81
40
Cablaggio emergenza permanente EP, autonomia 1h, ricarica 24h
10984
3F Zeta DR 1x22 LED EP L1489
25,5
3126
4000
>80
1489x62x81
40
10986
3F Zeta DR 2x22 LED EP L1489
50
6253
4000
>80
1489x62x81
40

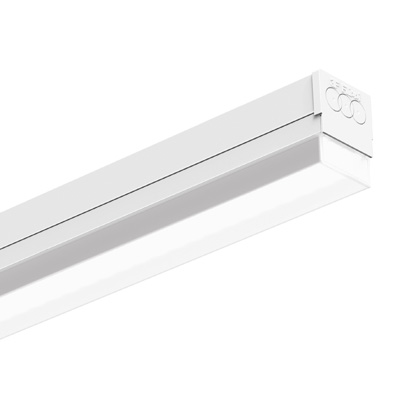

3F Zeta DR AS
Codice 10887

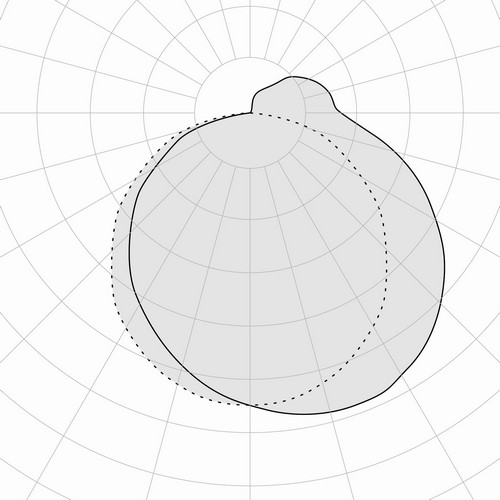

Distribuzione asimmetrica.
Schermo di forma rettangolare in policarbonato autoestinguente, stabilizzato agli UV, opale, con superficie esterna liscia.
Recuperatore interno in acciaio verniciato in colore bianco.
Codice
Articolo
Potenza assorbita (W)
Flusso in uscita (lm)
CCT (K)
CRI
Dimensioni
L x A x H
IP
Cablaggio elettronico ON/OFF 230V‑50/60Hz
10886
3F Zeta DR AS 1x30 LED L1489
34
3451
4000
>80
1489x62x81
40
10887
3F Zeta DR AS 2x22 LED L1489
49
5096
4000
>80
1489x62x81
40
Cablaggio elettronico DALI 230V‑50/60Hz
10973
3F Zeta DR AS 1x30 LED DALI L1489
34
3451
4000
>80
1489x62x81
40
10974
3F Zeta DR AS 2x22 LED DALI L1489
49
5096
4000
>80
1489x62x81
40

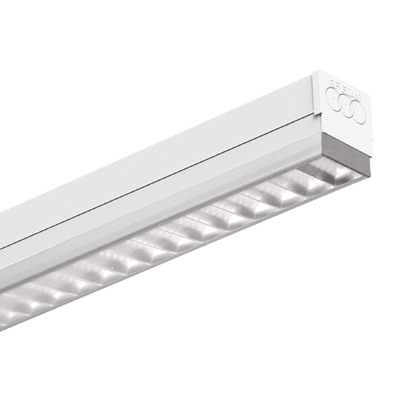

3F Zeta DR UGR
Codice 10998
L<1500 cd/m² 65°

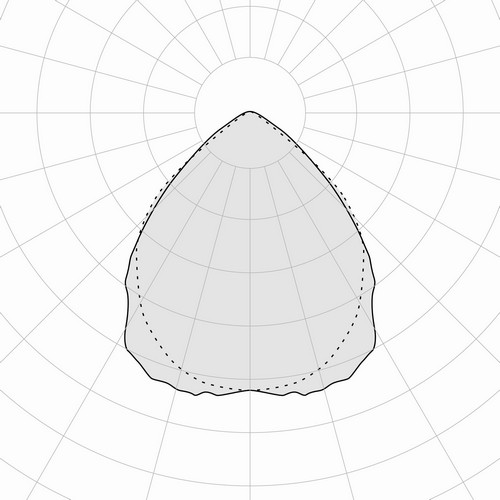

Distribuzione simmetrica controllata.
1x ‑ Luminanza media <1500 cd/m² per angoli >65° radiali.
2x ‑ Luminanza media <3000 cd/m² per angoli >65° radiali.
Schermo in policarbonato trasparente di forma rettangolare.
Ottica interna in alluminio semispeculare con filtro in metacrilato prismatizzato sopra le alette dell'ottica per una schermatura totale del vano ottico.
Codice
Articolo
Potenza assorbita (W)
Flusso in uscita (lm)
CCT (K)
CRI
Dimensioni
L x A x H
IP
Cablaggio elettronico ON/OFF 230V‑50/60Hz
10599
3F Zeta DR UGR 1x12 LED L605
14
1497
4000
>80
605x62x81
40
10598
3F Zeta DR UGR 2x9 LED L605
20
2144
4000
>80
605x62x81
40
10592
3F Zeta DR UGR 1x24 LED L1194
27
2786
4000
>80
1194x62x81
40
10998
3F Zeta DR UGR 1x30 LED L1783
34
3487
4000
>80
1783x62x81
40
10591
3F Zeta DR UGR 2x18 LED L1194
40
4287
4000
>80
1194x62x81
40
10997
3F Zeta DR UGR 2x22 LED L1783
49
5361
4000
>80
1783x62x81
40
11003
3F Zeta DR UGR 2x22/940 LED L1783
49
4396
4000
>90
1783x62x81
40
Cablaggio elettronico DALI 230V‑50/60Hz
10601
3F Zeta DR UGR 1x12 LED DALI L605
15
1497
4000
>80
605x62x81
40
10600
3F Zeta DR UGR 2x9 LED DALI L605
20
2144
4000
>80
605x62x81
40
10594
3F Zeta DR UGR 1x24 LED DALI L1194
27
2786
4000
>80
1194x62x81
40
11000
3F Zeta DR UGR 1x30 LED DALI L1783
34
3487
4000
>80
1783x62x81
40
10593
3F Zeta DR UGR 2x18 LED DALI L1194
40
4287
4000
>80
1194x62x81
40
10999
3F Zeta DR UGR 2x22 LED DALI L1783
49
5361
4000
>80
1783x62x81
40
11004
3F Zeta DR UGR 2x22/940 LED DALI L1783
49
4396
4000
>90
1783x62x81
40
Cablaggio emergenza permanente EP, autonomia 1h, ricarica 24h
11002
3F Zeta DR UGR 1x30 LED EP L1783
35
3487
4000
>80
1783x62x81
40
11001
3F Zeta DR UGR 2x22 LED EP L1783
50
5361
4000
>80
1783x62x81
40
Caratteristiche costruttive
Illuminotecniche
Distribuzione diretta diffusa, asimmetrica e controllata.
Durata utile (L93/B10): 30000 h. (tq+25°C)
Durata utile (L90/B10): 50000 h. (tq+25°C)
Durata utile (L85/B10): 80000 h. (tq+25°C)
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica conforme alla IEC/TR 62778: gruppo di rischio esente RG0 (IEC 62471).
Meccaniche
Corpo in acciaio zincato a caldo e verniciato a base di poliestere in colore bianco, ottenute tramite rolling process.
Unità luminosa in acciaio zincato a caldo, verniciato a base di poliestere in colore bianco con molle di fissaggio a scomparsa e ganci di sicurezza in acciaio inox.
Testate di chiusura in policarbonato bianco.
Coppia staffe di fissaggio in acciaio inox con viti anti‑scorrimento.
Elettriche
Conformità alla EN 60598‑1.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Gli apparecchi con cablaggio emergenza permanente EP a bordo sono conformi alla norma EN 60598‑2‑22, escluso aree ad alto rischio.
Caratteristiche sorgente
  • Moduli LED lineari.
  • Tolleranza iniziale del colore (MacAdam): SDCM 3.
A richiesta
  • potenze, rese cromatiche o temperature di colore differenti
  • corpo e accessori in colori RAL differenti
  • cablaggio: CLO
  • classe II
  • sorgenti CRI >90 conformi al CAM ‑ Criteri Ambientali Minimi per edifici pubblici
  • versioni in emergenza
Applicazioni
Ambienti architetturali, commerciali, di passaggio, cornicioni, specchiere, velette.
Versione UGR
Ambienti espositivi, di rappresentanza, con videoterminali, hall, negozi, saloni, uffici.

Apparecchi idonei, dal punto di vista igienico, all'utilizzo in impianti di produzione nell'industria alimentare (HACCP / IFS / BRC‑Standard).

I prodotti di questa famiglia equipaggiati con sorgenti con Indice di resa Cromatica CRI >90, sono conformi al CAM ‑ Criteri Ambientali Minimi per edifici pubblici.
Installazione
Installazione a plafone, a sospensione o a parete.
Gestione della Luce
I prodotti DALI di questa famiglia possono essere controllati manualmente con la tecnologia 3F Easy Dim oppure automaticamente e manualmente con la tecnologia 3F Smart Dimming (consultare "Gestione della Luce").
Sospensione con regolatore, cavo in acciaio zincato di diametro 1,5 mm, portata 15 kg.
Codice
Articolo
A0660
Sosp. con regolatore - 1 m
A0661
Sosp. con regolatore - 2 m
A0662
Sosp. con regolatore - 3 m
A0663
Sosp. con regolatore - 4 m
A0664
Sosp. con regolatore - 5 m
A0665
Sosp. con regolatore - 6 m
Attenzione: ogni prodotto necessita di due sospensioni con regolatore.
Gancio Caddy per creare un punto dal quale sospendere il sistema su controsoffitti con profili a vista.
Codice
Articolo
A02562
Caddy per profilo in vista da 24 mm
Si installa sui profili in vista (larghezza 24 mm) dei controsoffitti.
In prossimità dei punti in cui viene installato il Caddy, consigliamo di rinforzare il fissaggio del controsoffitto.
È fornito completo di dado e rondella.
La sospensione deve essere acquistata a parte.
Questi accessori devono essere SEMPRE utilizzati con uno dei seguenti codici: A0660 ‑ A0661 ‑ A0662 ‑ A0663 ‑ A0664 ‑ A0665.
Gancio per sospendere gli apparecchi ad una catena.
Codice
Articolo
A20452
Gancio per catena in acciaio inox
Elemento di connessione realizzato in acciaio zincato a caldo.
Codice
Articolo
A20433
Elemento unione lineare
Cavo in acciaio zincato, diametro 1,5 mm, composto da 49 fili elementari.
Portata 15 kg (coefficiente 5:1).
Codice
Articolo
A0716
Bobina cavo zincato diam. 1,5mm - 100m
La confezione contiene 100 metri.
A0717
Bobina cavo zincato diam. 1,5mm - 500m
La confezione contiene 500 metri.
A0718
Bobina cavo zincato diam. 1,5mm - 1000m
La confezione contiene 1000 metri.
Questi accessori devono essere SEMPRE utilizzati con uno dei seguenti codici: A20452 ‑ A0714 ‑ A0659.
Morsetto in ottone nichelato idonei per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,25 mm ‑ 1,5 mm ‑ 2 mm), completi di viti di serraggio.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
A0714
Morsetto 2 fori sosp. - 100 pz
La confezione contiene 100 pezzi.
Morsetto idoneo per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,5 mm), con regolazione rapida mediante pulsanti di sblocco.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento strutturale portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
A0659
Morsetto regolabile a 2 fori - 10 pz
La confezione contiene 10 pezzi.
Questo accessorio può essere utilizzato con uno dei seguenti codici: A0716 ‑ A0717 ‑ A0718.
Staffa di sicurezza per blocco elementi luminosi in caso di installazioni verticali o inclinati, realizzata in acciaio verniciato bianco.
Codice
Articolo
A20478
Terminale antiscorr.Linux inclinato
Questo accessorio deve sempre essere utilizzato in abbinamento al terminale di chiusura.
Staffa di fissaggio a parete, in acciaio verniciato di colore bianco.
Codice
Articolo
A0052
Staffa fissaggio Parete
Cofanetto di alimentazione in policarbonato bianco, staffa interna in acciaio zincato.
Codice
Articolo
A0679
Rosone rettangolare WH 5poli (no cavo)
