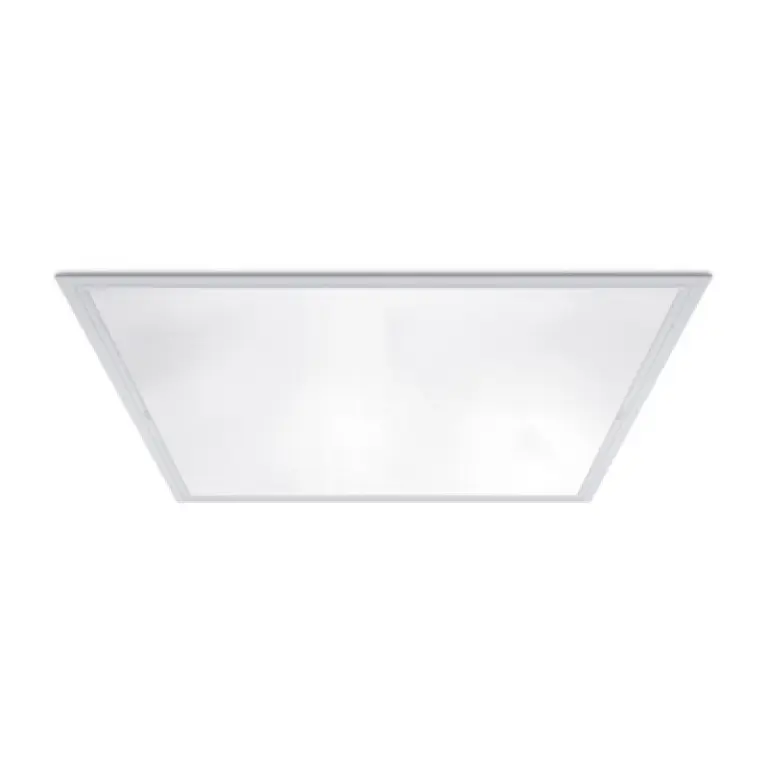

L 600 Luce Diffusa LGS
Codice 22822
L<3000 cd/m² 65°
Luminanza media <3000 cd/m² per angoli >65° radiali.
Schermo piano microprismatizzato LGS in metacrilato (PMMA) trasparente, plurilenticolare esternamente, anabbagliante.
Filtro in policarbonato opale anabbagliante per uniformità luminosa.
L 600 596x596 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22821
L 600 28W/840 DALI LGS 596x596
32,5
3978
4000
>80
596x596x95
65
22839
L 600 35W/940 DALI LGS 596x596
39
3978
4000
>90
596x596x95
65
22822
L 600 42W/840 DALI LGS 596x596
45
5776
4000
>80
596x596x95
65
22840
L 600 52W/940 DALI LGS 596x596
55,5
5843
4000
>90
596x596x95
65
22823
L 600 63W/840 DALI LGS 596x596
67
8000
4000
>80
596x596x95
65
22841
L 600 75W/940 DALI LGS 596x596
81,5
7936
4000
>90
596x596x95
65
L 600 596x596 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22830
L 600 28W/840 DALI EP LGS 596x596
33,5
3978
4000
>80
596x596x95
65
22848
L 600 35W/940 DALI EP LGS 596x596
40
3978
4000
>90
596x596x95
65
22831
L 600 42W/840 DALI EP LGS 596x596
46
5776
4000
>80
596x596x95
65
22849
L 600 52W/940 DALI EP LGS 596x596
56,5
5843
4000
>90
596x596x95
65
22832
L 600 63W/840 DALI EP LGS 596x596
68
8000
4000
>80
596x596x95
65
22850
L 600 75W/940 DALI EP LGS 596x596
82,5
7936
4000
>90
596x596x95
65
L 600 599x599 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22824
L 600 28W/840 DALI LGS 599x599
32,5
3978
4000
>80
599x599x95
65
22842
L 600 35W/940 DALI LGS 599x599
39
3978
4000
>90
599x599x95
65
22825
L 600 42W/840 DALI LGS 599x599
45
5776
4000
>80
599x599x95
65
22843
L 600 52W/940 DALI LGS 599x599
55,5
5843
4000
>90
599x599x95
65
22826
L 600 63W/840 DALI LGS 599x599
67
8000
4000
>80
599x599x95
65
22844
L 600 75W/940 DALI LGS 599x599
81,5
7936
4000
>90
599x599x95
65
L 600 599x599 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22833
L 600 28W/840 DALI EP LGS 599x599
33,5
3978
4000
>80
599x599x95
65
22851
L 600 35W/940 DALI EP LGS 599x599
40
3978
4000
>90
599x599x95
65
22834
L 600 42W/840 DALI EP LGS 599x599
46
5776
4000
>80
599x599x95
65
22852
L 600 52W/940 DALI EP LGS 599x599
56,5
5843
4000
>90
599x599x95
65
22835
L 600 63W/840 DALI EP LGS 599x599
68
8000
4000
>80
599x599x95
65
22853
L 600 75W/940 DALI EP LGS 599x599
82,5
7936
4000
>90
599x599x95
65
L 600 621x621 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22827
L 600 28W/840 DALI LGS 621x621
32,5
3978
4000
>80
621x621x95
65
22845
L 600 35W/940 DALI LGS 621x621
39
3978
4000
>90
621x621x95
65
22828
L 600 42W/840 DALI LGS 621x621
45
5776
4000
>80
621x621x95
65
22846
L 600 52W/940 DALI LGS 621x621
55,5
5843
4000
>90
621x621x95
65
22829
L 600 63W/840 DALI LGS 621x621
67
8000
4000
>80
621x621x95
65
22847
L 600 75W/940 DALI LGS 621x621
81,5
7936
4000
>90
621x621x95
65
L 600 621x621 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22836
L 600 28W/840 DALI EP LGS 621x621
33,5
3978
4000
>80
621x621x95
65
22854
L 600 35W/940 DALI EP LGS 621x621
40
3978
4000
>90
621x621x95
65
22837
L 600 42W/840 DALI EP LGS 621x621
46
5776
4000
>80
621x621x95
65
22855
L 600 52W/940 DALI EP LGS 621x621
56,5
5843
4000
>90
621x621x95
65
22838
L 600 63W/840 DALI EP LGS 621x621
68
8000
4000
>80
621x621x95
65
22856
L 600 75W/940 DALI EP LGS 621x621
82,5
7936
4000
>90
621x621x95
65
L 600 Luce Diffusa VS
Codice 22858
L<3000 cd/m² 65°
Luminanza media <3000 cd/m² per angoli >65° radiali.
Vetro stampato VS anabbagliante, temprato, non combustibile, spessore 4 mm.
Filtro in policarbonato opale anabbagliante per uniformità luminosa.
L 600 596x596 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22857
L 600 28W/840 DALI VS 596x596
32,5
3863
4000
>80
596x596x95
65
22875
L 600 35W/940 DALI VS 596x596
39
3863
4000
>90
596x596x95
65
22858
L 600 42W/840 DALI VS 596x596
45
5612
4000
>80
596x596x95
65
22876
L 600 52W/940 DALI VS 596x596
55,5
5677
4000
>90
596x596x95
65
22859
L 600 63W/840 DALI VS 596x596
67
7785
4000
>80
596x596x95
65
22877
L 600 75W/940 DALI VS 596x596
81,5
7724
4000
>90
596x596x95
65
L 600 596x596 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22866
L 600 28W/840 DALI EP VS 596x596
33,5
3863
4000
>80
596x596x95
65
22884
L 600 35W/940 DALI EP VS 596x596
40
3863
4000
>90
596x596x95
65
22867
L 600 42W/840 DALI EP VS 596x596
46
5612
4000
>80
596x596x95
65
22885
L 600 52W/940 DALI EP VS 596x596
56,5
5677
4000
>90
596x596x95
65
22868
L 600 63W/840 DALI EP VS 596x596
68
7785
4000
>80
596x596x95
65
22886
L 600 75W/940 DALI EP VS 596x596
82,5
7724
4000
>90
596x596x95
65
L 600 599x599 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22860
L 600 28W/840 DALI VS 599x599
32,5
3863
4000
>80
599x599x95
65
22878
L 600 35W/940 DALI VS 599x599
39
3863
4000
>90
599x599x95
65
22861
L 600 42W/840 DALI VS 599x599
45
5612
4000
>80
599x599x95
65
22879
L 600 52W/940 DALI VS 599x599
55,5
5677
4000
>90
599x599x95
65
22862
L 600 63W/840 DALI VS 599x599
67
7785
4000
>80
599x599x95
65
22880
L 600 75W/940 DALI VS 599x599
81,5
7724
4000
>90
599x599x95
65
L 600 599x599 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22869
L 600 28W/840 DALI EP VS 599x599
33,5
3863
4000
>80
599x599x95
65
22887
L 600 35W/940 DALI EP VS 599x599
40
3863
4000
>90
599x599x95
65
22870
L 600 42W/840 DALI EP VS 599x599
46
5612
4000
>80
599x599x95
65
22888
L 600 52W/940 DALI EP VS 599x599
56,5
5677
4000
>90
599x599x95
65
22871
L 600 63W/840 DALI EP VS 599x599
68
7785
4000
>80
599x599x95
65
22889
L 600 75W/940 DALI EP VS 599x599
82,5
7724
4000
>90
599x599x95
65
L 600 621x621 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22863
L 600 28W/840 DALI VS 621x621
32,5
3863
4000
>80
621x621x95
65
22881
L 600 35W/940 DALI VS 621x621
39
3863
4000
>90
621x621x95
65
22864
L 600 42W/840 DALI VS 621x621
45
5612
4000
>80
621x621x95
65
22882
L 600 52W/940 DALI VS 621x621
55,5
5677
4000
>90
621x621x95
65
22865
L 600 63W/840 DALI VS 621x621
67
7785
4000
>80
621x621x95
65
22883
L 600 75W/940 DALI VS 621x621
81,5
7724
4000
>90
621x621x95
65
L 600 621x621 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22872
L 600 28W/840 DALI EP VS 621x621
33,5
3863
4000
>80
621x621x95
65
22890
L 600 35W/940 DALI EP VS 621x621
40
3863
4000
>90
621x621x95
65
22873
L 600 42W/840 DALI EP VS 621x621
46
5612
4000
>80
621x621x95
65
22891
L 600 52W/940 DALI EP VS 621x621
56,5
5677
4000
>90
621x621x95
65
22874
L 600 63W/840 DALI EP VS 621x621
68
7785
4000
>80
621x621x95
65
22892
L 600 75W/940 DALI EP VS 621x621
82,5
7724
4000
>90
621x621x95
65

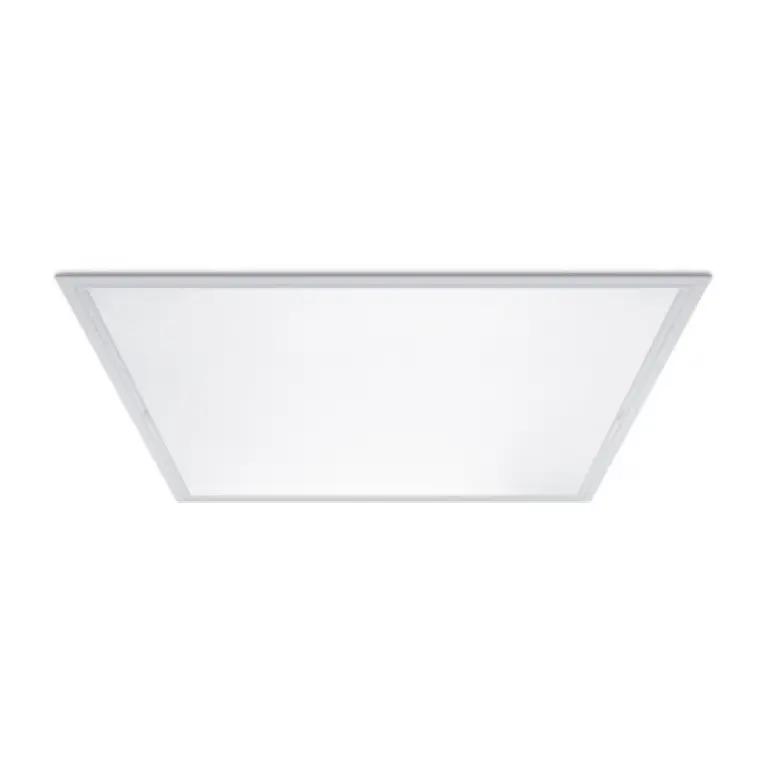

L 600 Luce Diffusa VSS
Codice 22894
L<3000 cd/m² 65°
Luminanza media <3000 cd/m² per angoli >65° radiali.
Vetro stampato stratificato VSS anabbagliante, non combustibile, spessore 7 mm.
Filtro in policarbonato opale anabbagliante per uniformità luminosa.
L 600 596x596 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22893
L 600 35W/940 DALI VSS 596x596
39
3593
4000
>90
596x596x95
65
22894
L 600 52W/940 DALI VSS 596x596
55,5
5283
4000
>90
596x596x95
65
22895
L 600 75W/940 DALI VSS 596x596
81,5
7187
4000
>90
596x596x95
65
L 600 596x596 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22902
L 600 35W/940 DALI EP VSS 596x596
40
3593
4000
>90
596x596x95
65
22903
L 600 52W/940 DALI EP VSS 596x596
56,5
5283
4000
>90
596x596x95
65
22904
L 600 75W/940 DALI EP VSS 596x596
82,5
7187
4000
>90
596x596x95
65
L 600 621x621 ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22899
L 600 35W/940 DALI VSS 621x621
39
3593
4000
>90
621x621x95
65
22900
L 600 52W/940 DALI VSS 621x621
55,5
5283
4000
>90
621x621x95
65
22901
L 600 75W/940 DALI VSS 621x621
81,5
7187
4000
>90
621x621x95
65
L 600 621x621 ‑ Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
22908
L 600 35W/940 DALI EP VSS 621x621
40
3593
4000
>90
621x621x95
65
22909
L 600 52W/940 DALI EP VSS 621x621
56,5
5283
4000
>90
621x621x95
65
22910
L 600 75W/940 DALI EP VSS 621x621
82,5
7187
4000
>90
621x621x95
65
ILLUMINOTECNICHE
Distribuzione diretta simmetrica.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED quadrati.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Corpo in acciaio zincato galvannealed, verniciato in epossipoliestere di colore bianco.
Cornice perimetrale in policarbonato di colore bianco con guarnizione di tenuta.
ELETTRICHE
Conformità alla EN 60598‑1.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Gli apparecchi con cablaggio emergenza permanente EP a bordo sono conformi alla norma EN 60598‑2‑22, escluso aree ad alto rischio.
Connessione rapida per allacciamento linea a 5 poli (L‑N‑PE‑DA/DA) con capacità di connessione di 2x2,5 mm² per polo.
INSTALLAZIONE
Versione 596Installazione in appoggio o in battuta tramite accessorio cornice.
Versione 599Installazione in luce su pannelli metallici ispezionabili, mediante accessorio sempre necessario.
Versione 621Installazione in appoggio.
APPLICAZIONI
Ambienti ospedalieri, asettici, sale sterili, laboratori.
Ambienti in cui è richiesto un grado superiore di protezione, elevata illuminazione, schermatura lampada e pulizia semplificata.
Il vetro temprato non è esente da caduta di frammenti inoffensivi, causati da urti o derivanti eccezionalmente dalla tempra.
Negli ambienti del settore alimentare o con macchine con parti in movimento, con elevati sbalzi di temperatura, e in generale in tutti gli ambienti in cui si ritiene necessaria una protezione totale contro la caduta di frammenti, si possono realizzare a richiesta versioni SP PC con schermo policarbonato, eventualmente L/E cioè con parte liscia montata esternamente, o apparecchi specifici con vetro stratificato con idonea cornice.
I prodotti DALI sono conformi al CAM (DM 23/06/2022).
Versioni LGS, VSSProdotto adatto per impianti produttivi alimentari (HACCP), IFS (Food Versione 6), BRC (GSFS Food Versione 7).
GESTIONE DELLA LUCE
I prodotti DALI possono essere controllati con la tecnologia 3F Easy Dim o 3F Smart Dimming.
A RICHIESTA
- schermo in metacrilato (PMMA) opale OP o in policarbonato SP PC, autoestinguente V2
- potenze, rese cromatiche o temperature di colore differenti
- versione 3F Tunable White
- cablaggio: CLO
- staffe a ponte per installazione in battuta
- versioni in emergenza
Cavo di sicurezza anticaduta con coppia staffe per assicurare il corpo alla struttura edile.
Lunghezza 2,5 m.
Accessorio compatibile con gli apparecchi di dimensioni 596x596 mm o 621x621 mm.Cavo di sicurezza anticaduta per assicurare il corpo alla struttura edile.
Lunghezza 2,5 m.
Accessorio compatibile con gli apparecchi di dimensioni 599x599 mm.Cornice adattatore in acciaio verniciato bianco, per installare apparecchi di dimensioni 596x596 mm in battuta su controsoffitti in cartongesso.
Accessorio non compatibile con le versioni VSS.Codice
Articolo
A0537
Coppia staffe di fissaggio a filo controsoffitto
Coppia di staffe in acciaio zincato, per installare apparecchi di dimensioni 599x599 mm in luce su pannelli metallici a struttura nascosta.
Per apparecchi in versione quadrata (profili di altezza min. 29,5 mm, max 62,5 mm) con possibili regolazioni intermedie di 3,7 mm.
Pressacavo filtro anticondensa.
Consigliato per installazioni in ambienti con sbalzi di temperatura o soggetti a condensa.
Idoneo solo per profili nascosti di altezza max. 42 mm.Codice
Articolo
A0521
Riduttore pressacavo diam.8mm
Anello riduttore per pressacavo, dedicato all'utilizzo di cavi con diametro esterno fino a 8 mm.
Questi accessori devono essere SEMPRE utilizzati con uno dei seguenti codici: A0187.
