3F LEM High Output
Modelos
Características
Accesorios
3F LEM HO Amplio
Código 58955
Distribución amplia de forma rectangular.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
Equipo electrónico ON/OFF 230V‑50/60Hz
58953
3F LEM 1 HO LED 70 CR AMPIO
71
10976
4000
>80
542x115x150
65
58957
3F LEM 1+1 HO LED 140 CR AMPIO
138
21951
4000
>80
1099x115x150
65
58954
3F LEM 2 HO LED 140 CR AMPIO
138
21951
4000
>80
470x542x129
65
58955
3F LEM 3 HO LED 210 CR AMPIO
207
32927
4000
>80
657x542x129
65
58956
3F LEM 4 HO LED 280 CR AMPIO
276
43902
4000
>80
757x542x129
65
58958
3F LEM 5 HO LED 350 CR AMPIO
345
54878
4000
>80
952x542x129
65
Equipo electrónico DALI 230V‑50/60Hz
58971
3F LEM 1 HO LED 70 DALI CR AMPIO
71
10976
4000
>80
542x115x150
65
58975
3F LEM 1+1 HO LED 140 DALI CR AMPIO
138
21951
4000
>80
1099x115x150
65
58972
3F LEM 2 HO LED 140 DALI CR AMPIO
138
21951
4000
>80
470x542x129
65
58973
3F LEM 3 HO LED 210 DALI CR AMPIO
207
32927
4000
>80
657x542x129
65
58974
3F LEM 4 HO LED 280 DALI CR AMPIO
276
43902
4000
>80
757x542x129
65
58976
3F LEM 5 HO LED 350 DALI CR AMPIO
345
54878
4000
>80
952x542x129
65
3F LEM HO Medio
Código 58965
Distribución media de forma cuadrada.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
Equipo electrónico ON/OFF 230V‑50/60Hz
58968
3F LEM 1+1 HO LED 140 CR MEDIO
138
22470
4000
>80
1099x115x150
65
58965
3F LEM 2 HO LED 140 CR MEDIO
138
22470
4000
>80
470x542x129
65
58966
3F LEM 3 HO LED 210 CR MEDIO
207
33705
4000
>80
657x542x129
65
58967
3F LEM 4 HO LED 280 CR MEDIO
276
44940
4000
>80
757x542x129
65
58969
3F LEM 5 HO LED 350 CR MEDIO
345
56175
4000
>80
952x542x129
65
Equipo electrónico DALI 230V‑50/60Hz
58986
3F LEM 1+1 HO LED 140 DALI CR MEDIO
138
22470
4000
>80
1099x115x150
65
58983
3F LEM 2 HO LED 140 DALI CR MEDIO
138
22470
4000
>80
470x542x129
65
58984
3F LEM 3 HO LED 210 DALI CR MEDIO
207
33705
4000
>80
657x542x129
65
58985
3F LEM 4 HO LED 280 DALI CR MEDIO
276
44940
4000
>80
757x542x129
65
58987
3F LEM 5 HO LED 350 DALI CR MEDIO
345
56175
4000
>80
952x542x129
65

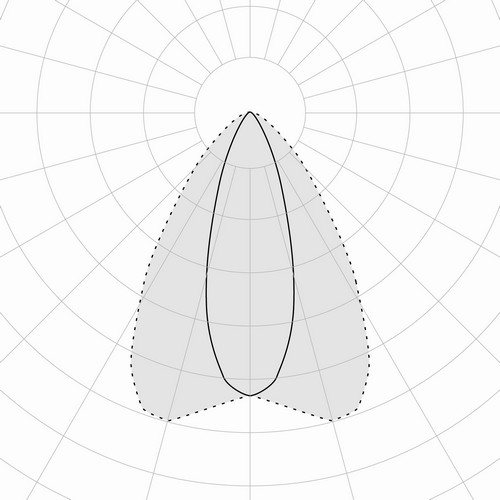

3F LEM HO Concentrado
Código 58961
Distribución concentrada elíptica.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
Equipo electrónico ON/OFF 230V‑50/60Hz
58959
3F LEM 1 HO LED 70 CR CONC
71
11235
4000
>80
542x115x150
65
58960
3F LEM 2 HO LED 140 CR CONC
138
22470
4000
>80
470x542x129
65
58961
3F LEM 3 HO LED 210 CR CONC
207
33705
4000
>80
657x542x129
65
Equipo electrónico DALI 230V‑50/60Hz
58977
3F LEM 1 HO LED 70 DALI CR CONC
71
11235
4000
>80
542x115x150
65
58978
3F LEM 2 HO LED 140 DALI CR CONC
138
22470
4000
>80
470x542x129
65
58979
3F LEM 3 HO LED 210 DALI CR CONC
207
33705
4000
>80
657x542x129
65
Características constructivas
Características Luminotécnicas
Distribución amplia, intermedia y concentrada elíptica simétrica.
Duración útil (L93/B10): 30000 h. (tq+25°C)
Duración útil (L90/B10): 50000 h. (tq+25°C)
Duración útil (L85/B10): 80000 h. (tq+25°C)
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG0) (IEC 62471).
Características Mecánicas
Disipadores pasivos modulares en aluminio fundido a presión, pintados en blanco.
Para optimizar la gestión térmica del módulo LED, los disipadores de calor son de gran tamaño y provisto de auto‑limpieza de las aletas de refrigeración.
Cableado cuerpo en aluminio y acero galvanizado sólidamente anclada a los sumideros y separado térmicamente.
3F lentes de la lente con una alta eficacia luminosa, PMMA transparente, fijado a los módulos LED.
Soportes de fijación de acero inox.
Características Eléctricas
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Conexión rápida de policarbonato con sujetacable M20x1,5 para acceder al terminal de bornes, colocado en una corredera extraíble.
Unidad de potencia colocado en un compartimento separado por el módulo LED para garantizar una temperatura óptima de componentes de cableado, para ser registrable y fácil de mantener.
Características de la fuente
  • Módulos LED lineales.
  • Tolerancia de color inicial (Mac Adam): SDCM 3.
Bajo pedido
  • potencias, índices de rendimiento cromático o temperaturas de color diferentes
  • doble conexión rápida
  • lentes de policarbonato (IK08)
  • equipo: doble encendido, CLO
  • módulos lineales LED, protegidos de manera especial contra las sustancias volátiles químicamente agresivas para la tecnología LED estándar
  • versiones HACCP para uso en la industria alimentaria
  • versiones de emergencia
Aplicaciones
Temperatura ambiente de ‑30°C a +45°C.
Interiores secos, polvorientos o con chorros de agua ocasionales.
Ambientes comerciales, industriales, deportivos (sin juegos aéreos) y almacenes.
En entornos en los que se ve la necesidad de una protección total contra la caída de fragmentos (por ejemplo, ambientes con productos alimentarios o máquinas con partes móviles o con cambios extremos de temperatura), el uso de luminarias con lentes policarbonato.
Gestión de la Luz
Los productos DALI de esta familia se pueden controlar de forma manual con la tecnología 3F Easy Dim o de forma automática y manualmente con la tecnología 3F Smart Dimming (consulte "Gestión de la Luz").
Abrazaderas para la instalación de la luminaria en el techo o barra colectora, de acero inoxidable.
Código
Artículo
A0652
Par.soportes instalacion en techo 3F LEM
Atención: estas abrazaderas NO permiten orientar la luminaria. Para ajustar la orientación es necesario instalar los accesorios A0651+A0632.
Abrazaderas para la instalación de la luminaria en el techo, de acero galvanizado en caliente pintado con poliéster de color blanco.
Código
Artículo
A0632
Pareja soportes instal. en techo 3F LEM
Download instrucciones de instalación
La abrazadera A0632 permite instalar la luminaria en el techo sin la posibilidad de que gire sobre sí misma.
Para ajustar la orientación es necesario instalar los dos accesorios (A0651+A0632).
Abrazaderas para la instalación de la luminaria en la pared, de acero galvanizado en caliente pintado con poliéster de color blanco.
Código
Artículo
A0654
Pareja de soportes de pared 3F LEM
Download instrucciones de instalación
La abrazadera A0654 permite instalar la luminaria en la pared sin la posibilidad de que gire sobre sí misma.
Para ajustar la orientación es necesario instalar los dos accesorios (A0651+A0654).
Soporte adicional, de acero galvanizado en caliente pintado con poliéster de color blanco, que combinado con los accesorios A0654 o A0632 permite orientar los aparatos de techo o de pared.
Código
Artículo
A0651
Sop. rotacion pareja de soportes 3F LEM
Download instrucciones de instalación
Este accesorio debe utilizarse SIEMPRE con uno de los siguientes códigos: A0632 ‑ A0654.
Soportes para la rotación de luminarias instaladas en el techo o en blindobarra.
Código
Artículo
A0776
Soporte rotacion horiz. 90° 3F LEM 1-2
Download instrucciones de instalación
A0777
Sop.rot.horiz. 90°3F LEM 3-3F LEM 2 Sens
Download instrucciones de instalación
A0778
Soporte de rotacion horiz. 90° 3F LEM 4
Download instrucciones de instalación
Cárter de protección contra el polvo, para ambientes en los que se elaboran alimentos, de acero galvanizado pintado de color blanco.
Código
Artículo
A0728
Cubierta para aplic. alim. -3F LEM 1
A0733
Cubierta apl.alim.3FLEM mod.sing.2-3-4-5
Download instrucciones de instalación
Para un LEM 3, por ejemplo, se deben pedir 3 piezas de código A0733.
No disponible para versión 1+1.
Nota: las temperaturas ambiente máximas de funcionamiento de las luminarias disminuyen en 10°C en todas las familias, excepto en las versiones High Output en las que la reducción es de 5°C.
La reducción del flujo luminoso emitido es igual al 3% en todos los modelos de la gama.
Mosquetones para fijar la luminaria en cadena, de acero galvanizado.
Código
Artículo
A0653
Pareja de mosquetones instal.para cadena
Cristal con junta para proteger el compartimento óptico del polvo y la lente de exhalaciones nocivas.
Recomendado en ambientes muy sucios o en los que se usan agentes químicos agresivos.
Código
Artículo
A0811
Cristal transp. VT con junta (10 uds)
El paquete contiene 10 unidades.
Download instrucciones de instalación
A0812
Cristal moldeado VS con junta (10 uds)
El paquete contiene 10 unidades.
Download instrucciones de instalación
Cable de seguridad anticaída Ø 2 mm para asegurar el cuerpo a la estructura edilicia.
Código
Artículo
A0242
15SS 1 Bobina cable acero galv. - 100 m
El paquete contiene 100 metros.
A0243
15BF 1 Bobina cable acero galv. - 500 m
El paquete contiene 500 metros.
Acoplando el accesorio A0714 a uno de los cables de seguridad (A0242 ó A0243), se obtiene un kit anticaída para fijar y regular el cable en el elemento portante de la estructura edil.
El cable pasa entre los dos agujeros de pasaje presentes en las bridas de suspensión montadas en el 3F LEM.
Recomendado para ambientes con probabilidad de recibir golpes o zonas sísmicas.
Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm ‑ # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.
Anillo de sellado reductor para prensaestopas, dedicado al uso de cables con un diámetro externo de hasta 8 mm.
Código
Artículo
A0521
Reductor para prensaestopas diam.8mm
