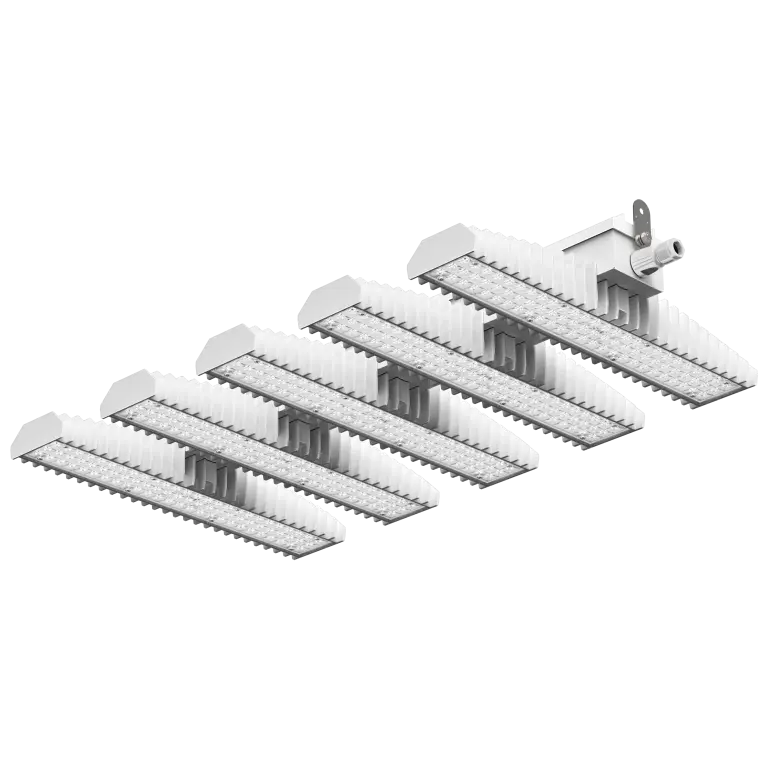

3F LEM HO Ampio
Distribuzione ampia: la superficie illuminata ha forma rettangolare.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
58953
3F LEM 1 HO LED 70 CR AMPIO
71
11303
4000
>80
542x115x150
65
58957
3F LEM 1+1 HO LED 140 CR AMPIO
138
22606
4000
>80
1099x115x150
65
58954
3F LEM 2 HO LED 140 CR AMPIO
138
22606
4000
>80
470x542x129
65
58955
3F LEM 3 HO LED 210 CR AMPIO
207
33909
4000
>80
657x542x129
65
58956
3F LEM 4 HO LED 280 CR AMPIO
276
45213
4000
>80
757x542x129
65
58958
3F LEM 5 HO LED 350 CR AMPIO
345
56516
4000
>80
952x542x129
65
Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
58971
3F LEM 1 HO LED 70 DALI CR AMPIO
71
11303
4000
>80
542x115x150
65
58975
3F LEM 1+1 HO LED 140 DALI CR AMPIO
138
22606
4000
>80
1099x115x150
65
58972
3F LEM 2 HO LED 140 DALI CR AMPIO
138
22606
4000
>80
470x542x129
65
58973
3F LEM 3 HO LED 210 DALI CR AMPIO
207
33909
4000
>80
657x542x129
65
58974
3F LEM 4 HO LED 280 DALI CR AMPIO
276
45213
4000
>80
757x542x129
65
58976
3F LEM 5 HO LED 350 DALI CR AMPIO
345
56516
4000
>80
952x542x129
65
3F LEM HO Medio
Distribuzione media: la superficie illuminata ha forma quadrata.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
58968
3F LEM 1+1 HO LED 140 CR MEDIO
138
22128
4000
>80
1099x115x150
65
58965
3F LEM 2 HO LED 140 CR MEDIO
138
22128
4000
>80
470x542x129
65
58966
3F LEM 3 HO LED 210 CR MEDIO
207
33192
4000
>80
657x542x129
65
58967
3F LEM 4 HO LED 280 CR MEDIO
276
44256
4000
>80
757x542x129
65
58969
3F LEM 5 HO LED 350 CR MEDIO
345
55320
4000
>80
952x542x129
65
Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
58986
3F LEM 1+1 HO LED 140 DALI CR MEDIO
138
22128
4000
>80
1099x115x150
65
58983
3F LEM 2 HO LED 140 DALI CR MEDIO
138
22128
4000
>80
470x542x129
65
58984
3F LEM 3 HO LED 210 DALI CR MEDIO
207
33192
4000
>80
657x542x129
65
58985
3F LEM 4 HO LED 280 DALI CR MEDIO
276
44256
4000
>80
757x542x129
65
58987
3F LEM 5 HO LED 350 DALI CR MEDIO
345
55320
4000
>80
952x542x129
65

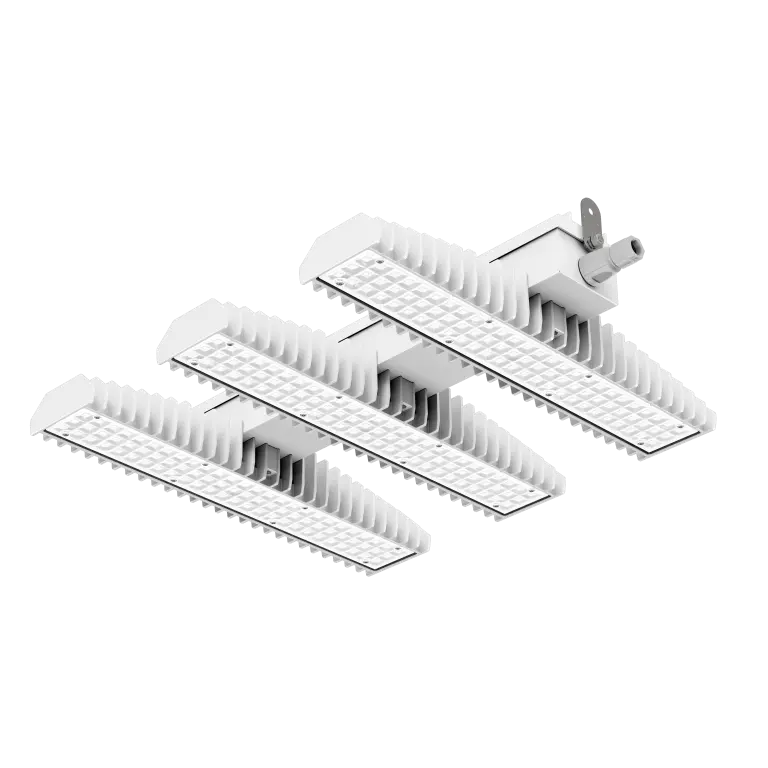

3F LEM HO Concentrato
Distribuzione concentrata ellittica.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
58959
3F LEM 1 HO LED 70 CR CONC
71
10825
4000
>80
542x115x150
65
58960
3F LEM 2 HO LED 140 CR CONC
138
21649
4000
>80
470x542x129
65
58961
3F LEM 3 HO LED 210 CR CONC
207
32474
4000
>80
657x542x129
65
Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
58977
3F LEM 1 HO LED 70 DALI CR CONC
71
10825
4000
>80
542x115x150
65
58978
3F LEM 2 HO LED 140 DALI CR CONC
138
21649
4000
>80
470x542x129
65
58979
3F LEM 3 HO LED 210 DALI CR CONC
207
32474
4000
>80
657x542x129
65
ILLUMINOTECNICHE
Distribuzione ampia, media e concentrata ellittica simmetrica.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED lineari.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Dissipatori modulari passivi monoblocco in alluminio pressofuso, verniciati di colore bianco.
Per ottimizzare la gestione termica del modulo LED, i dissipatori sono sovradimensionati e dotati di alette di raffreddamento autopulenti.
Corpo portacablaggio in alluminio e acciaio zincato di colore bianco ancorato solidamente ai dissipatori e termicamente separato.
Lenti 3F Lens ad alta efficienza luminosa, fotoincise, in metacrilato (PMMA) trasparente, fissate ai moduli LED.
Staffe di fissaggio in acciaio inox.
ELETTRICHE
Conformità alla EN 60598‑1.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Connessione rapida in policarbonato con pressacavo M20x1,5 per accedere alla morsettiera posta su una slitta estraibile.
Unità elettrica posizionata in vano separato dal modulo LED per garantire le temperature ottimali dei componenti di cablaggio, ispezionabile e manutenibile.
APPLICAZIONI
Temperatura ambiente da ‑30°C fino a +45°C.
Ambienti interni asciutti, polverosi, con occasionali getti d'acqua.
Ambienti commerciali, industriali, sportivi (privi di giochi aerei) e magazzini.
Ambienti in cui si ritiene necessaria una protezione totale contro la caduta di frammenti (ad esempio ambienti con prodotti alimentari o macchine con parti in movimento o con elevati sbalzi di temperatura), utilizzare apparecchi con lenti in policarbonato.
I prodotti DALI sono conformi al CAM (DM 23/06/2022).
GESTIONE DELLA LUCE
I prodotti DALI possono essere controllati con la tecnologia 3F Easy Dim o 3F Smart Dimming.
AVVERTENZE
Apparecchio non idoneo per celle frigorifere con temperatura ambiente <0°C e/o con umidità relativa >85%.
A RICHIESTA
- potenze, rese cromatiche o temperature di colore differenti
- doppia connessione rapida
- lenti in policarbonato (IK08)
- cablaggio: doppia accensione, CLO
- moduli lineari LED, protetti in modo speciale contro le sostanze volatili chimicamente aggressive per la tecnologia LED standard
- versioni HACCP
- versioni in emergenza
Codice
Articolo
A0652
Coppia staffe fissaggio soffitto 3F LEM
Staffe per l'installazione dell'apparecchio a soffitto o su blindosbarra, in acciaio inox.
Attenzione: queste staffe NON permettono l'orientabilità dell'apparecchio. Per avere l'orientabilità occorre utilizzare gli accessori A0651+A0632.Staffe per l'installazione dell'apparecchio a soffitto, in acciaio zincato a caldo verniciato di colore bianco.
La staffa A0632 permette l'installazione dell'apparecchio a soffitto senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0632).Staffe per l'installazione dell'apparecchio a parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
La staffa A0654 permette l'installazione dell'apparecchio a parete senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0654).Staffa aggiuntiva che abbinata agli accessori A0654 oppure A0632 permette l'orientabilità degli apparecchi a soffitto o parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
Questo accessorio deve essere SEMPRE utilizzato con uno dei seguenti codici: A0632 ‑ A0654.Staffe per la rotazione di apparecchi installati a soffitto o su blindosbarra.
Codice
Articolo
A0728
Carter FOOD - 3F LEM 1
Carter di protezione dalla polvere, dedicato ad ambienti nei quali si lavorano cibi, in acciaio zincato verniciato in colore bianco.
Per un LEM 3, ad esempio, bisogna ordinare 3 pezzi del cod. A0733.
Non disponibile per versione 1+1.
Attenzione: le temperature ambiente massime di funzionamento degli apparecchi diminuiscono di 10°C in tutte le famiglie, ad eccezione delle versioni High Output nelle quali il calo è di 5°C.
I flussi luminosi emessi diminuiscono in tutti i modelli di 3%.Codice
Articolo
A0653
Coppia moschettoni fiss.per catena
Moschettoni per fissare l'apparecchio a catena, in acciaio zincato.
Vetro con guarnizione per proteggere il vano ottico dalla polvere.
Consigliato in ambienti molto sporchi.
Codice
Articolo
A0242
15SS 1BOB.CAV.AC.ZIN.100MT
La confezione contiene 100 metri.A0243
15BF 1BOB.CAV.AC.ZIN.500MT
La confezione contiene 500 metri.Cavo di sicurezza anticaduta Ø 2 mm per assicurare il corpo alla struttura edile.
Accoppiando l'accessorio A0714 ad uno dei due cavi di sicurezza (A0242 o A0243), si ottiene un kit anticaduta per fissare e regolare il cavo su elemento portante della struttura edile.
Il cavo passa fra i due fori di passaggio presenti sulle staffe di pendinatura montate sul 3F LEM.
Consigliato per ambienti con probabili urti o zone sismiche.Codice
Articolo
A0714
Morsetto 2 fori sosp. - 100 pz
La confezione contiene 100 pezzi.Morsetto in ottone nichelato idonei per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,25 mm 1,5 mm ‑ 2 mm), completi di viti di serraggio.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
A0521
Riduttore pressacavo diam.8mm
Anello riduttore per pressacavo, dedicato all'utilizzo di cavi con diametro esterno fino a 8 mm.
