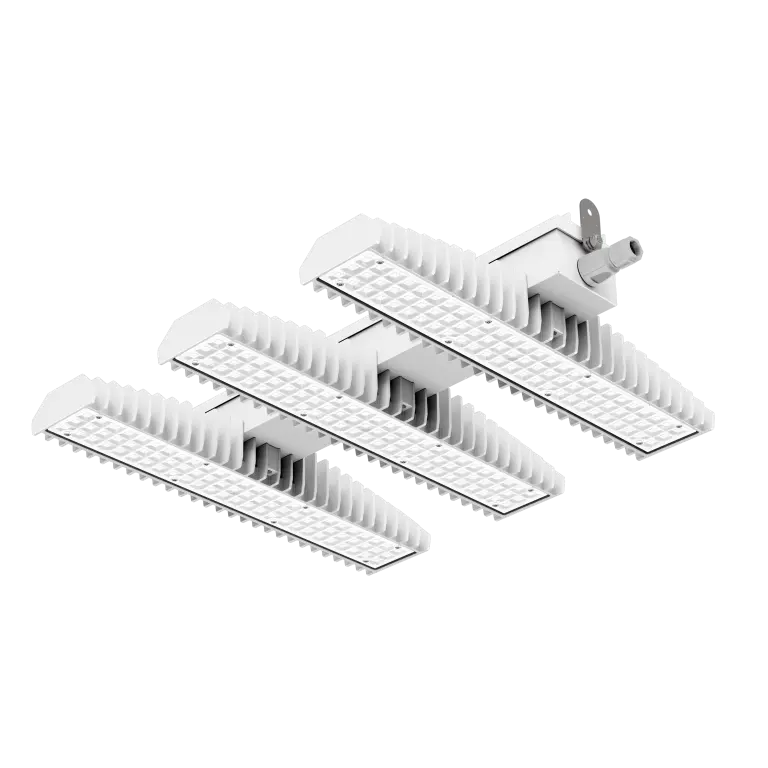

3F LEM Sport High Output
Modèles
Caractéristiques
Accessoires

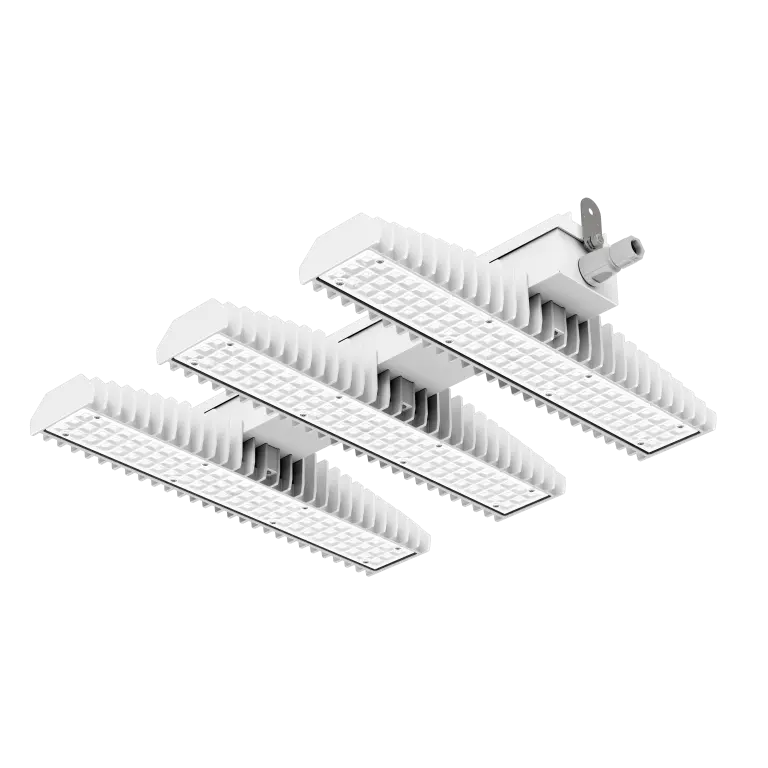

3F LEM Sport HO Large
Code 59119
Distribution large de forme rectangulaire.
Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
59119
3F LEM 2 HO SPORT LED 140 CR AMPIO
138
22271
4000
>80
470x542x129
65
59120
3F LEM 3 HO SPORT LED 210 CR AMPIO
207
33407
4000
>80
657x542x129
65
59287
3F LEM 2 HO SPORT LED 140/940 CR AMPIO
147
17143
4000
>90
470x542x129
65
59288
3F LEM 3 HO SPORT LED 210/940 CR AMPIO
222
25715
4000
>90
657x542x129
65
Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
59132
3F LEM 2 HO SPORT LED 140 DALI CR AMPIO
138
22271
4000
>80
470x542x129
65
59133
3F LEM 3 HO SPORT LED 210 DALI CR AMPIO
207
33407
4000
>80
657x542x129
65
59293
3F LEM 2 HO SPORT LED 140/940 DALI CR AMPIO
147
17143
4000
>90
470x542x129
65
59294
3F LEM 3 HO SPORT LED 210/940 DALI CR AMPIO
222
25715
4000
>90
657x542x129
65
TECHNIQUES DE L'ÉCLAIRAGE

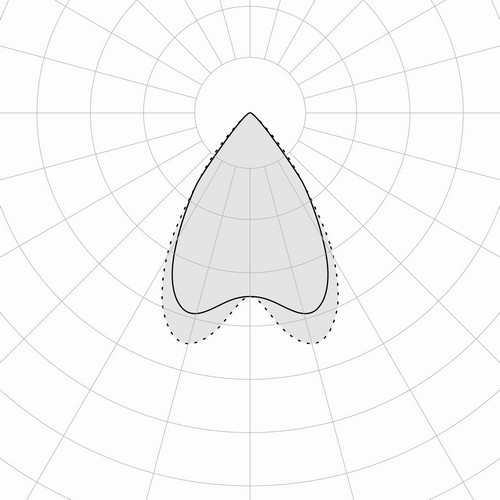

Distribution symétrique large.
Durée utile (L80/B10): 100000 h. (tq+25°C)
Sécurité photobiologique RG0.
SOURCE
Modules LED linéaires.
Tolérance initiale couleur (MacAdam): SDCM 3.
MÉCANIQUES
Dissipateurs modulaires passifs en aluminium moulée sous pression, peints en blanche.
Afin d'optimiser la gestion thermique du module LED, les dissipateurs sont surdimensionnés et les ailettes de refroidissement sont auto‑nettoyantes.
Corps porte‑câblage en aluminium et acier blanc spécialement renforcé, solidement ancré aux dissipateurs et thermiquement séparé.
Lentilles 3F lentilles à haute efficacité lumineuse, le méthacrylate (PMMA) transparent, fixé aux modules LED.
Étriers de fixation en acier inox.
ÉLECTRIQUES
En conformité avec la norme EN 60598‑1.
La conformité à la norme EN 60598‑2‑22 pour l'alimentation électrique à partir d'un système d'urgence centralisé CPSS doit être vérifiée dans les fiches techniques de chaque appareil sur notre site Web.
Connexion rapide en polycarbonate avec presse‑câble M20x1,5 pour accéder au bornier situé sur une coulisse amovible.
Bloc d'alimentation placé sur un compartiment séparé par le module LED pour assurer des températures optimales de composants de câblage, pour être inspectable et maintenable.
APPLICATIONS
Température ambiante de ‑30°C à +45°C.
Luminaire apte pour gymnases et locaux sportifs, commerciaux, showrooms et industriels.
Resistance au lancement de la balle selon DIN 18032‑3.
Locaux intérieurs secs, poussiéreux, avec des jets d'eau occasionnels.
MISE EN GARDE
Appareil non adapté aux chambres froides dont la température ambiante est <0°C et/ou l'humidité relative >85%.
SUR DEMANDE
  • puissances ou températures de couleurs différentes
  • double connexion rapide
  • verres en polycarbonate (IK08 ‑ 5J)
  • câblage: double allumage, CLO
  • modules linéaires LED, avec protection spéciale contre les substances volatiles agressives du point de vue chimique pour la technologie LED standard
  • versions d'urgence
Code
Article
A0652
Couple supports install. Plafond 3F lem
Étriers pour l'installation du luminaire au plafond ou sur barre isolée, en acier inox.
Attention: ces étriers NE permettent PAS d'orienter le luminaire. Pour obtenir l'orientabilité, il faut utiliser les accessoires A0651+A0632.
Code
Article
A0632
Paire supp. Installation plafond 3F lem
Download instructions de montage
Étriers pour l'installation au plafond, en acier zingué à chaud laqué en polyester blanc.
L'étrier A0632 permet d'installer l'appareil au plafond en évitant toute rotation de ce dernier.
On obtient l'orientabilité en installant les deux accessoires (A0651+A0632).
Code
Article
A0654
Paire de supports muraux - 3F lem
Download instructions de montage
Étriers pour l'installation murale du luminaire, en acier zingué à chaud laqué en polyester blanc.
L'étrier A0654 permet d'installer l'appareil au mur en évitant toute rotation de ce dernier.
On obtient l'orientabilité en installant les deux accessoires (A0651+A0654).
Code
Article
A0651
Support de rotation - 3F lem
Download instructions de montage
Étrier supplémentaire en acier zingué à chaud laqué en polyester blanc. qui, associé à l'accessoire A0654 ou A0632, permet d'orienter des plafonniers et des appliques.
Cet accessoire doit TOUJOURS être utilisé avec un des codes suivants: A0632 ‑ A0654.
Code
Article
A0776
Support rotation horiz.90° 3F lem 1-2
Download instructions de montage
A0777
Supp.rot.hor.90°3F lem 3-3F lem 2 sensor
Download instructions de montage
A0778
Support rotatif horizontal 90° 3F lem 4
Download instructions de montage
Étriers pour la rotation d'appareils installés au plafond ou sur une barre isolée.
Code
Article
A0728
Couverture applic.alimentaires 3F lem 1
A0733
Couver. Applic.al.3F lem 2-3-4-5(1/mod.)
Download instructions de montage
Carters de protection contre la poussière, pour les milieux de production alimentaire, en acier galvanisé laqué blanc.
Pour un LEM 3, par exemple, 3 pièces de code A0733 doivent être commandées.
Non disponible pour la version 1+1.
Remarque: les températures ambiantes maximales de fonctionnement des luminaires diminuent de 10°C dans toutes les familles, sauf pour les versions High Output dans lesquelles la réduction est de 5°C.
La réduction du flux lumineux émis est égale à 3% sur tous les modèles de la gamme.
Code
Article
A0653
Couple mousquetons fix. Install.chaine
Mousqueton pour fixer le luminaire à une chaîne, en acier galvanisé.
Code
Article
A0811
Verre transp.+ joint etancheite (10pcs)
L'emballage contient 10 pièces.
Download instructions de montage
A0812
Verre imprime+joint etancheite (10pcs)
L'emballage contient 10 pièces.
Download instructions de montage
Verre avec joint d'étanchéité pour protéger le compartiment optique contre la poussière.
Conseillé pour les milieux très encrassés.
Code
Article
A0242
Bobine de cable en acier galvanise 100 m
L'emballage contient 100 mètres.
A0243
Bobine de cable en acier galvanise 500 m
L'emballage contient 500 mètres.
Câble de sécurité antichute Ø 2 mm pour fixer le corps à la structure du bâtiment.
En accouplant l'accessoire A0714 à un des deux câbles de sécurité (A0242 ou A0243), on obtient un kit antichute pour fixer et régler le câble sur un élément portant de la structure du bâtiment.
Le câble passe entre les deux trous de passage présents sur les étriers de suspension montés sur le 3F LEM.
Conseillé pour les milieux sujets aux chocs ou aux zones sismiques.
Code
Article
A0714
Borne 2 trous - 100 pcs
L'emballage contient 100 pièces.
Borne en laiton nickelé adaptés pour la fixation et le réglage du fil d'acier galvanisé (diamètre 1,25 mm 1,5 mm ‑ 2 mm), avec vis de blocage.
Le collier à 2 trous permet de bloquer et de régler le câble sur l'élément portant (qui fait partie du bâtiment) ou bien sur une cheville avec œillet fermé.
Code
Article
A0521
Bague d'etancheite – diam.8mm
Bague d'étanchéité réductrice pour presse‑étoupe, dédiée à l'utilisation de câbles d'un diamètre extérieur jusqu'à 8 mm.
