Produits
 |
 |
 |
3F LEM Sensor
Modèles
Caractéristiques
Accessoires
3F LEM Sensor Large
Code 59254

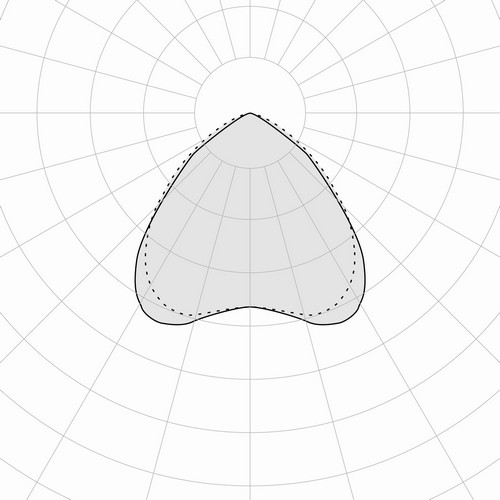

Distribution large de forme rectangulaire.
Capteur de lumière DALI intégré sur l'appareil, pour maintenir un niveau constant de l'éclairage en fonction de la lumière naturelle.
Code
Article
Puissance absorbée (W)
Flux en sortie (lm)
CCT (K)
CRI
Dimensions
L x A x H
IP
Câblage électronique DALI 230V‑50/60Hz
59253
3F LEM 2 LED 100 DALI Sensor CR AMPIO
110
16738
4000
>80
657x542x129
54
59254
3F LEM 3 LED 150 DALI Sensor CR AMPIO
166
25106
4000
>80
952x542x129
54
59255
3F LEM 4 LED 200 DALI Sensor CR AMPIO
219
33475
4000
>80
952x542x129
54
3F LEM Sensor Moyen
Code 59266

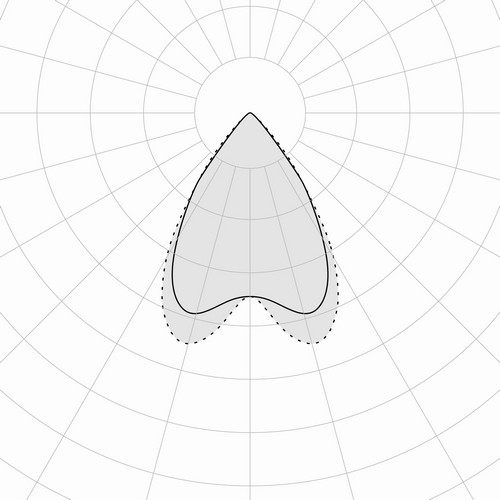

Distribution moyenne de forme carrée.
Capteur de lumière DALI intégré sur l'appareil, pour maintenir un niveau constant de l'éclairage en fonction de la lumière naturelle.
Code
Article
Puissance absorbée (W)
Flux en sortie (lm)
CCT (K)
CRI
Dimensions
L x A x H
IP
Câblage électronique DALI 230V‑50/60Hz
59265
3F LEM 2 LED 100 DALI Sensor CR MEDIO
110
17133
4000
>80
657x542x129
54
59266
3F LEM 3 LED 150 DALI Sensor CR MEDIO
166
25700
4000
>80
952x542x129
54
59267
3F LEM 4 LED 200 DALI Sensor CR MEDIO
219
34266
4000
>80
952x542x129
54
3F LEM Sensor Concentrique
Code 59260

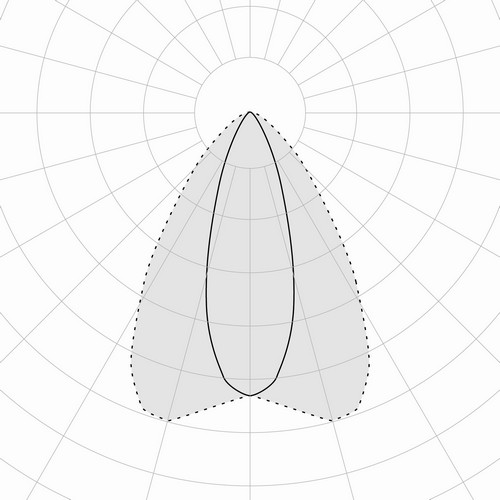

Distribution concentrée elliptique.
Capteur de lumière DALI intégré sur l'appareil, pour maintenir un niveau constant de l'éclairage en fonction de la lumière naturelle.
Code
Article
Puissance absorbée (W)
Flux en sortie (lm)
CCT (K)
CRI
Dimensions
L x A x H
IP
Câblage électronique DALI 230V‑50/60Hz
59259
3F LEM 2 LED 100 DALI Sensor CR CONC
110
17133
4000
>80
657x542x129
54
59260
3F LEM 3 LED 150 DALI Sensor CR CONC
166
25700
4000
>80
952x542x129
54
59261
3F LEM 4 LED 200 DALI Sensor CR CONC
219
34266
4000
>80
952x542x129
54
Caractéristiques de construction
Techniques de l'éclairage
Distribution large, moyenne et concentrique elliptique symétrique.
Durée utile (L93/B10): 30000 h. (tq+25°C)
Durée utile (L90/B10): 50000 h. (tq+25°C)
Durée utile (L85/B10): 80000 h. (tq+25°C)
Durée utile (L80/B10): 100000 h. (tq+25°C)
Sécurité photobiologique conforme à la norme IEC/TR 62778: (RG0) (IEC 62471).
Mécaniques
Dissipateurs modulaires passifs en aluminium moulée sous pression, peints en blanche.
Afin d'optimiser la gestion thermique du module LED, les dissipateurs sont surdimensionnés et les ailettes de refroidissement sont auto‑nettoyantes.
Corps de câblage en aluminium et acier galvanisé ancré solidement aux puits et thermiquement séparé.
Lentilles 3F lentilles à haute efficacité lumineuse, le PMMA transparent, fixé aux modules LED.
Étriers de fixation en acier inox.
Électriques
En conformité avec la norme EN 60598‑1.
Connexion rapide en polycarbonate avec presse‑câble M20x1,5 pour accéder au bornier situé sur une coulisse amovible.
Bloc d'alimentation placé sur un compartiment séparé par le module LED pour assurer des températures optimales de composants de câblage, pour être inspectable et maintenable.
Capteur de lumière DALI intégré sur l'appareil, pour maintenir un niveau constant de l'éclairage en fonction de la lumière naturelle.
Caractéristiques de la source
  • Modules LED linéaires.
  • Tolérance initiale couleur (MacAdam): SDCM 3.
Sur demande
  • puissances, indice de rendu des couleurs ou températures de couleur différents
  • fonction de présence
  • réglage de l'intensité de la lumière manuelle
  • double connexion rapide
  • verres en polycarbonate (IK08)
  • modules linéaires LED, avec protection spéciale contre les substances volatiles agressives du point de vue chimique pour la technologie LED standard
  • versions HACCP pour utilisation dans l'industrie alimentaire
  • versions d'urgence
Applications
Température ambiante de ‑25°C à +50°C.
Recommandé dans des environnements avec une forte quantité de lumière naturelle (ou des zones avec le personnel présent de manière discontinue).
Locaux intérieurs secs, poussiéreux, avec des jets d'eau occasionnels.
Locaux commerciaux, industriels, sportifs (où l'on ne pratique pas les jeux de balle) et les entrepôts.
Dans les environnements dans lesquels il voit un besoin pour une protection totale contre la chute des fragments (par exemple des environnements avec des denrées alimentaires ou des machines avec des pièces mobiles ou avec des variations extrêmes de température), utiliser les luminaires avec des lentilles en polycarbonate.
Installation
Hauteur max. conseillée 13 m.
Gestion de la Lumière
Les produits DALI SENSOR de cette famille sont munis d'un capteur de luminosité DALI intégré au luminaire (reportez‑vous au "Gestion de la Lumière").
Mise en garde
Appareil non adapté pour chambres froides.
Étriers pour l'installation du luminaire au plafond ou sur barre isolée, en acier inox.
Code
Article
A0652
Couple supports install. Plafond 3F lem
Attention: ces étriers NE permettent PAS d'orienter le luminaire. Pour obtenir l'orientabilité, il faut utiliser les accessoires A0651+A0632.
Étriers pour l'installation au plafond, en acier zingué à chaud laqué en polyester blanc.
Code
Article
A0632
Paire supp. Installation plafond 3F lem
Download instructions de montage
L'étrier A0632 permet d'installer l'appareil au plafond en évitant toute rotation de ce dernier.
On obtient l'orientabilité en installant les deux accessoires (A0651+A0632).
Étriers pour l'installation murale du luminaire, en acier zingué à chaud laqué en polyester blanc.
Code
Article
A0654
Paire de supports muraux - 3F lem
Download instructions de montage
L'étrier A0654 permet d'installer l'appareil au mur en évitant toute rotation de ce dernier.
On obtient l'orientabilité en installant les deux accessoires (A0651+A0654).
Étrier supplémentaire en acier zingué à chaud laqué en polyester blanc. qui, associé à l'accessoire A0654 ou A0632, permet d'orienter des plafonniers et des appliques.
Code
Article
A0651
Support de rotation - 3F lem
Download instructions de montage
Cet accessoire doit TOUJOURS être utilisé avec un des codes suivants: A0632 ‑ A0654.
Étriers pour la rotation d'appareils installés au plafond ou sur une barre isolée.
Code
Article
A0776
Support rotation horiz.90° 3F lem 1-2
Download instructions de montage
A0777
Supp.rot.hor.90°3F lem 3-3F lem 2 sensor
Download instructions de montage
A0778
Support rotatif horizontal 90° 3F lem 4
Download instructions de montage
Carters de protection contre la poussière, pour les milieux de production alimentaire, en acier galvanisé laqué blanc.
Code
Article
A0728
Couverture applic.alimentaires 3F lem 1
A0733
Couver. Applic.al.3F lem 2-3-4-5(1/mod.)
Download instructions de montage
Pour un LEM 3, par exemple, 3 pièces de code A0733 doivent être commandées.
Non disponible pour la version 1+1.
Remarque: les températures ambiantes maximales de fonctionnement des luminaires diminuent de 10°C dans toutes les familles, sauf pour les versions High Output dans lesquelles la réduction est de 5°C.
La réduction du flux lumineux émis est égale à 3% sur tous les modèles de la gamme.
Mousqueton pour fixer le luminaire à une chaîne, en acier galvanisé.
Code
Article
A0653
Couple mousquetons fix. Install.chaine
Verre avec joint d'étanchéité pour protéger le compartiment optique contre la poussière.
Conseillé pour les milieux très encrassés.
Code
Article
A0811
Verre transp.+ joint etancheite (10pcs)
L'emballage contient 10 pièces.
Download instructions de montage
A0812
Verre imprime+joint etancheite (10pcs)
L'emballage contient 10 pièces.
Download instructions de montage
Câble de sécurité antichute Ø 2 mm pour fixer le corps à la structure du bâtiment.
Code
Article
A0242
Bobine de cable en acier galvanise 100 m
L'emballage contient 100 mètres.
A0243
Bobine de cable en acier galvanise 500 m
L'emballage contient 500 mètres.
En accouplant l'accessoire A0714 à un des deux câbles de sécurité (A0242 ou A0243), on obtient un kit antichute pour fixer et régler le câble sur un élément portant de la structure du bâtiment.
Le câble passe entre les deux trous de passage présents sur les étriers de suspension montés sur le 3F LEM.
Conseillé pour les milieux sujets aux chocs ou aux zones sismiques.
Borne en laiton nickelé adaptés pour la fixation et le réglage du fil d'acier galvanisé (diamètre 1,25 mm ‑ 1,5 mm ‑ 2 mm), avec vis de blocage.
Le collier à 2 trous permet de bloquer et de régler le câble sur l'élément portant (qui fait partie du bâtiment) ou bien sur une cheville avec œillet fermé.
Code
Article
A0714
Borne 2 trous - 100 pcs
L'emballage contient 100 pièces.
Bague d'étanchéité réductrice pour presse‑étoupe, dédiée à l'utilisation de câbles d'un diamètre extérieur jusqu'à 8 mm.
Code
Article
A0521
Bague d'etancheite – diam.8mm
Programmeurs de capteurs
Télécommande IR pour utilisateur, compatible avec les Capteurs DALI (non compatible avec les capteurs On‑Off et Slave).
Code
Article
A3021
Ir de la telecommande DALI
Download instructions de montage
Télécommande IR pour programmateur, compatible avec les Capteurs DALI (non compatible avec les capteurs On‑Off et Slave).
Code
Article
A3020
Adaptateur IR pour Smartphone, compatible avec tous les capteurs programmables.
App gratuite disponibles pour les dispositifs Android et iOS.
Code
Article
A3022
Ir-adaptateur pour smartphone
Download instructions de montage
Accessoire toujours nécessaire pour exclure la fonction de présence du capteur.
