3F Linux S IP54
Todos los códigos de producto incluyen la estructura portante y el elemento de cobertura.
Las versiones L3556 incluyen también el elemento de sostén IP54 que sirve para proteger la zona de unión entre las coberturas.
Código
Artículo
L x A x H
IP
A20726
Sistema 3F Linux 5P IP54 L1778
1778x64x72
54
A20724
Sistema 3F Linux 7P IP54 L1778
1778x64x72
54
A20725
Sistema 3F Linux 5P IP54 L3556
3556x64x72
54
A20723
Sistema 3F Linux 7P IP54 L3556
3556x64x72
54
Este producto permite la creación de canales luminosos con grado de protección IP54.
MECÁNICAS
Barra cableada de acero galvanizado en caliente y pintada con poliéster de color blanco, mediante rolling process, con perfiles de caucho EPDM expandidos.
Elemento de unión lineal en acero galvanizado en caliente con junta para la formación de canales continuos, de serie en las versiones L3556 (opcional para otras longitudes).
Elemento de cobertura IP54 de policarbonato transparente con partes flexibles de metacrilato (PMMA).
Las versiones L3556 tienen un collar de bloqueo para unir las cubiertas.
Para la realización de los componentes ver accesorios.
ELÉCTRICAS
Estructura portante con línea de alimentación pasante de 5 ó 7 polos con cables H07Z‑U libre de halógenos de 2,5 mm² HT90 de sección, con terminales de bornes de conexión rápida de inicio/final del canal, irreversibles y tomas de alimentación intermedias.
2 tomas para las estructuras de 3556 mm, 1 toma para las estructuras de 1778 mm (5P=N/T/1/2/3, 7P=N/T/1/2/3/+/‑).
Entrada de línea en la parte superior al principio de la estructura o en la cabecera.
INSTALACIÓN
Instalación superficial en techo o en suspensión.
Atención: para obtener un sistema de iluminación con índice de protección IP54, es necesario utilizar módulos de iluminación 3F Linux L (o alternativamente IP54 que cierran la parte superior) + terminales de cierre.
APLICACIONES
Interiores secos, polvorientos o con chorros de agua ocasionales.
Virtualmente en cualquier ambiente compatible con los agentes agresivos que comprometen el uso de los materiales plásticos.
No adecuada en ambientes con presencia de gases de cloro, éter de petróleo, mezcla de hidrocarburos, vapores de aceites minerales evanescentes y de emulsiones lubricantes para el enfriamiento de máquinas herramientas.
No apto sobre superficies sujetas a fuertes vibraciones, expuestas a los agentes atmosféricos y sobre tensores o barras.
Para aplicaciones específicas, contacte con nuestro departamento técnico.
Producto adecuado para plantas de producción de alimentos (HACCP), IFS (Food Versión 6), BRC (GSFS Food Versión 7).
BAJO PEDIDO
- estructura y accesorios de colores RAL diferentes
- línea pasante hasta 11 polos
Código
Artículo
A20450
Soporte desliz.reg.instal.susp. 3F Linux
Abrazadera deslizante invisible de posicionamiento libre, con regulador realizado en acero inoxidable.
El cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg) y 2 mm (para un peso de 25 kg).Código
Artículo
A20451
Soporte desliz. invisible techo 3F Linux
Soporte deslizable a posicionamiento libre de acero inox.
Código
Artículo
A20453
Gancho S cadena sop. desliz. 3F Linux
Soporte deslizable a posicionamiento libre de acero inox.
Provisto con gancho en S para cadena de acero galvanizado.Código
Artículo
A0052
Soporte fijacion pared
Soporte de fijación a pared, de acero pintado de color blanco.
Código
Artículo
A20474
Tornillos seg.bloq.sop.desliz 3F Linux S
Tornillos de seguridad para bloquear el soporte deslizante, hecha de acero galvanizado en caliente.
Estos accesorios deben utilizarse SIEMPRE con uno de los siguientes códigos: A20450 ‑ A20451 ‑ A20453.Código
Artículo
A20452
Gancho para cadena de acero inoxidable
Gancho para la suspensión de luminarias a una cadena.
Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
A20487
Suspension sin regulador - 2 m
A20488
Suspension sin regulador - 3 m
A20489
Suspension sin regulador - 4 m
A20490
Suspension sin regulador - 5 m
A20491
Suspension sin regulador - 6 m
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
En el caso de compra de solamente un soporte deslizante con controlador (código A20450), el cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg).Código
Artículo
A02562
Caddy para perfil parte visible de 24 mm
Gancho de caddie para crear un punto para suspender el sistema o las cargas a falsos techos con perfiles visibles.
Se instala en los perfiles visibles (ancho 24 mm) de los falsos techos.
En proximidad de los puntos en que es instalado el Caddy, aconsejamos reforzar la fijación del falso techo.
Se proporciona con tuerca y arandela.
La suspensión debe comprarse a parte.
Este accesorio debe utilizarse SIEMPRE con uno de los siguientes códigos: A20485 ‑ A20486 ‑ A20487 ‑ A20488 ‑ A20489 ‑ A20490 ‑ A20491.Código
Artículo
A0716
Bobina cab. galv. diam.1,5 mm - 100m
El paquete contiene 100 metros.A0717
Bobina cab. galv. diam.1,5 mm - 500m
El paquete contiene 500 metros.A0718
Bobina cab. galv. diam. 1,5 mm - 1000m
El paquete contiene 1000 metros.Cable de acero galvanizado, de 1,5 mm de diámetro, compuesta de 49 alambres.
Capacidad de 15 kg (relación 5:1).
Estos accesorios deben utilizarse SIEMPRE con uno de los siguientes códigos: A20450, (A20452+A0714) o (A20451+A0659).Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Código
Artículo
A0659
Terminal ajustable 2 orificios - 10 uds
El paquete contiene 10 unidades.Borne adecuado para el montaje y ajuste de alambre de acero galvanizado (diámetro 1,5 mm), con ajuste rápido con botones de liberación.
El terminal con 2 orificios permite fijar y ajustar el cable en el elemento estructural de soporte (del edificio) o con la anilla de fijación.
Tope de cierre alto IP54, con una longitud de 1778 mm que se puede cortar a 889 mm, fabricado en PVC blanco resistente a los impactos.
Código
Artículo
A20475
Soporte para cables - 3F Linux (10 uds)
El paquete contiene 10 unidades.Soporte de cables eléctricos.
Se recomienda usarlo cada 50 cm.
Realizados en policarbonato.
Abrazaderas para la instalación de luminarias 3F Linda en estructuras de 3F Linux S.
Realizadas en acero galvanizado en caliente.
Dispositivo de cierre 3F Linux S IP54, hecho de policarbonato blanco.
Terminal de cierre IP54 con un orificio de entrada para la línea de alimentación.
Terminal de cierre IP54 con dos orificios de entrada para la línea de alimentación.
Código
Artículo
A20454
Bloque term.ench./clavija 3F Linux S 5P
A20455
Bloque term.ench./clavija 3F Linux S 7P
Terminal de bornes, tomas/clavijas de acople rápido e irreversible para la conexión con la línea eléctrica al comienzo o final del canal.
Accesorios no compatibles con los códigos: A20011 ‑ A20012.Código
Artículo
A20500
Bloq.term.en/cla.al.cen.can.3FLinux S 5P
A20501
Blo.term.en./cla.al.cen.can.3FLinux S 5P
Terminal de bornes, tomas/clavijas de acople rápido e irreversibles para la conexión con la línea eléctrica en el centro del canal.
Accesorios no compatibles con los códigos: A20011 ‑ A20012.Toma a tierra, mediante tornillo y tuerca M5 galvanizados, para agujero Ø 6 mm colocado en la extremidad de cada estructura.
Código
Artículo

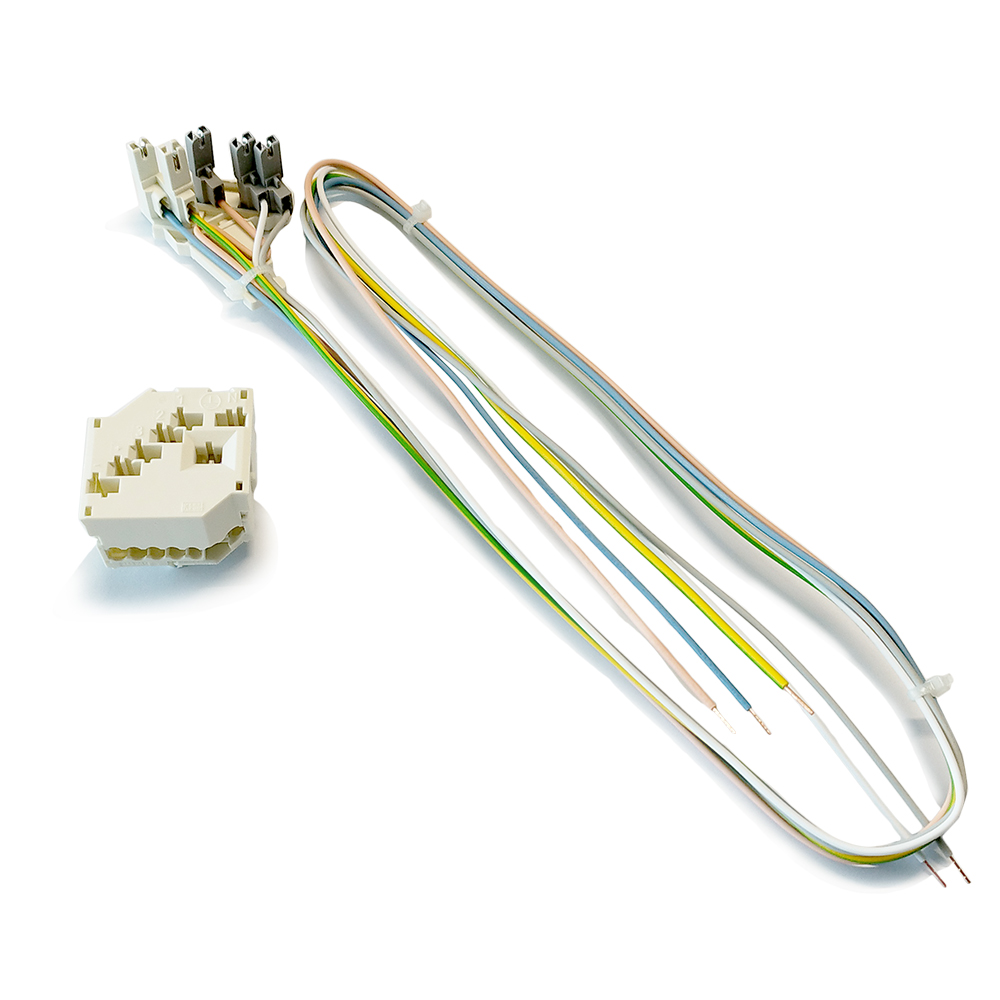

A0801
Extension elec. clavija 3F Linux DALI-EP
A0802
Extension electrica con clavija 3F Linux
Extensión para conectar algunos módulos luminosos intercalados con cierres ciegos de 889 mm de longitud (póngase en contacto con nuestras oficinas técnicas).
Atención: el código A0801 se suministra con una línea eléctrica de 5 polos, mientras que el código A0802 se suministra con una línea eléctrica de 3 polos.
