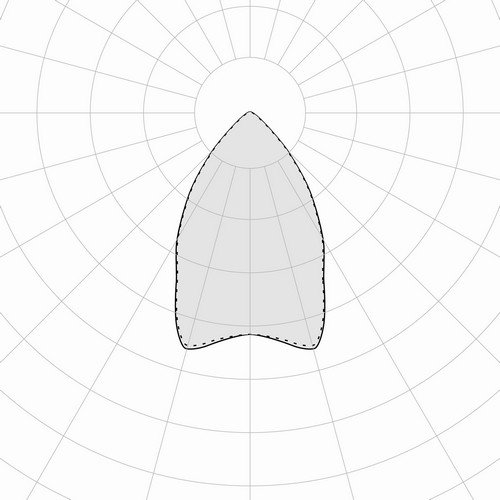

3F Reno Negro UGR
Código 31610
L<200 cd/m² 65°
150 BK ‑ Luminancia media <500 cd/m² para ángulos >65° radiales.
200 BK ‑ Luminancia media <200 cd/m² para ángulos >65° radiales.
Óptica interna UGR, de policarbonato y metalizada.
Lente externa de metacrilato transparente.
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG1) (IEC 62471).
Código
Artículo
Potencia
absorbida (W)
Flujo
de salida (lm)
CCT
(K)
CRI
Dimensiones
ø x H
IP
3F Reno 150 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31293
3F Reno 150 BK 2000/840 UGR
20
2413
4000
>80
166x107
44
3F Reno 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
31315
3F Reno 150 BK 2000/840 DALI UGR
20
2413
4000
>80
166x107
44
3F Reno 200 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31614
3F Reno 200 BK 2500/930 UGR
29
2530
3000
>90
216x142
44
31610
3F Reno 200 BK 3000/840 UGR
28
3183
4000
>80
216x142
44
3F Reno 200 ‑ Equipo electrónico DALI 230V‑50/60Hz
31646
3F Reno 200 BK 2500/930 DALI UGR
29
2530
3000
>90
216x142
44
31642
3F Reno 200 BK 3000/840 DALI UGR
28
3183
4000
>80
216x142
44

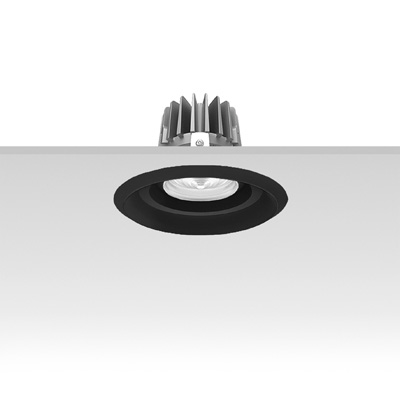

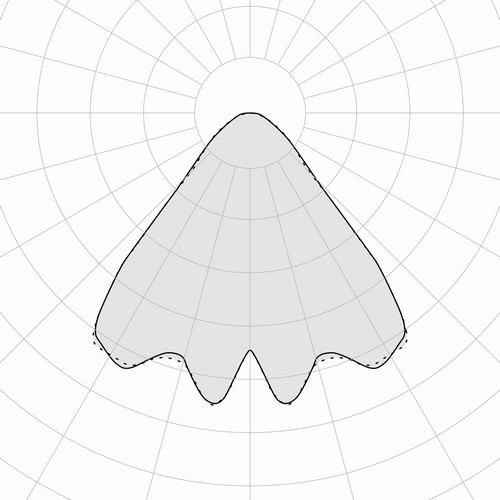

3F Reno Negro Amplio
Lente amplia de metacrilato transparente.
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG0) (IEC 62471), excluidas las versiones 4000 ‑ RG1.
Código
Artículo
Potencia
absorbida (W)
Flujo
de salida (lm)
CCT
(K)
CRI
Dimensiones
ø x H
IP
3F Reno 100 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
30961
3F Reno 100 BK 2000/840 WIDE
20
1703
4000
>80
116x95
44
30965
3F Reno 100 BK 2000/930 WIDE
24
1631
3000
>90
116x95
44
3F Reno 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
30995
3F Reno 100 BK 2000/840 DALI WIDE
20
1703
4000
>80
116x95
44
30999
3F Reno 100 BK 2000/930 DALI WIDE
24
1631
3000
>90
116x95
44
3F Reno 150 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31233
3F Reno 150 BK 3000/840 WIDE
28
2338
4000
>80
166x107
44
31237
3F Reno 150 BK 3000/930 WIDE
37
2346
3000
>90
166x107
44
3F Reno 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
31267
3F Reno 150 BK 3000/840 DALI WIDE
28
2338
4000
>80
166x107
44
31271
3F Reno 150 BK 3000/930 DALI WIDE
37
2346
3000
>90
166x107
44
3F Reno 200 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31521
3F Reno 200 BK 4000/840 WIDE
36
2801
4000
>80
216x142
44
31525
3F Reno 200 BK 4000/930 WIDE
43
2501
3000
>90
216x142
44
3F Reno 200 ‑ Equipo electrónico DALI 230V‑50/60Hz
31571
3F Reno 200 BK 4000/840 DALI WIDE
36
2801
4000
>80
216x142
44
31575
3F Reno 200 BK 4000/930 DALI WIDE
43
2501
3000
>90
216x142
44

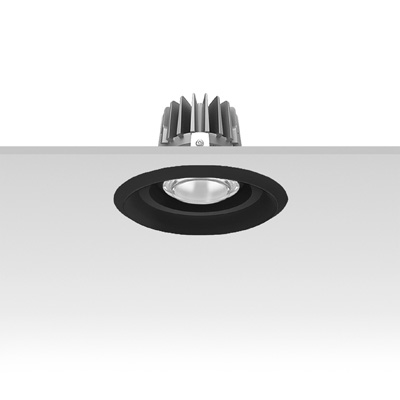

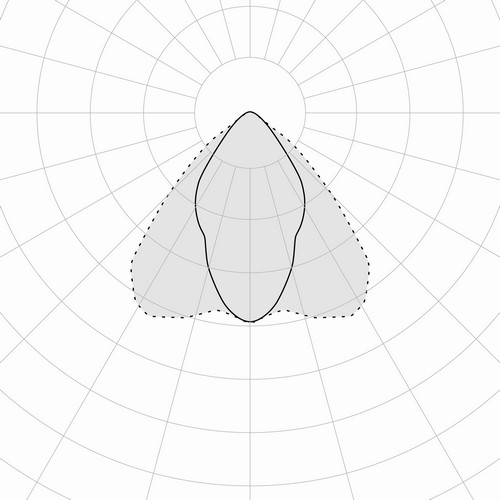

3F Reno Negro Elíptico
Óptica interna elíptica, de policarbonato y metalizada.
Lente externa de metacrilato transparente.
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG1) (IEC 62471).
Código
Artículo
Potencia
absorbida (W)
Flujo
de salida (lm)
CCT
(K)
CRI
Dimensiones
ø x H
IP
3F Reno 100 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31097
3F Reno 100 BK 2000/840 ELL
20
1917
4000
>80
116x95
44
31101
3F Reno 100 BK 2000/930 ELL
24
1835
3000
>90
116x95
44
3F Reno 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
31131
3F Reno 100 BK 2000/840 DALI ELL
20
1917
4000
>80
116x95
44
31135
3F Reno 100 BK 2000/930 DALI ELL
24
1835
3000
>90
116x95
44
3F Reno 150 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31345
3F Reno 150 BK 3000/840 ELL
28
2610
4000
>80
166x107
44
31349
3F Reno 150 BK 3000/930 ELL
37
2618
3000
>90
166x107
44
3F Reno 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
31379
3F Reno 150 BK 3000/840 DALI ELL
28
2610
4000
>80
166x107
44
31383
3F Reno 150 BK 3000/930 DALI ELL
37
2618
3000
>90
166x107
44
3F Reno 200 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31685
3F Reno 200 BK 4000/840 ELL
36
3117
4000
>80
216x142
44
31689
3F Reno 200 BK 4000/930 ELL
43
2783
3000
>90
216x142
44
3F Reno 200 ‑ Equipo electrónico DALI 230V‑50/60Hz
31735
3F Reno 200 BK 4000/840 DALI ELL
36
3117
4000
>80
216x142
44
31739
3F Reno 200 BK 4000/930 DALI ELL
43
2783
3000
>90
216x142
44

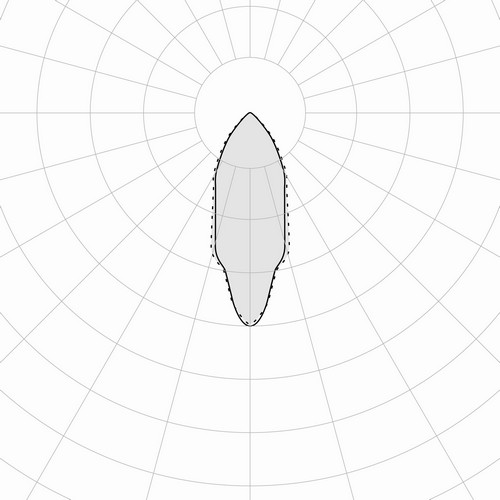

3F Reno Negro Spot
Óptica interna Spot, de policarbonato y metalizada.
Lente externa de metacrilato transparente.
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG1) (IEC 62471).
Código
Artículo
Potencia
absorbida (W)
Flujo
de salida (lm)
CCT
(K)
CRI
Dimensiones
ø x H
IP
3F Reno 100 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
30893
3F Reno 100 BK 2000/840 SPOT
20
2375
4000
>80
116x95
44
30897
3F Reno 100 BK 2000/930 SPOT
24
2274
3000
>90
116x95
44
3F Reno 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
30927
3F Reno 100 BK 2000/840 DALI SPOT
20
2375
4000
>80
116x95
44
30931
3F Reno 100 BK 2000/930 DALI SPOT
24
2274
3000
>90
116x95
44
3F Reno 150 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31165
3F Reno 150 BK 3000/840 SPOT
28
3191
4000
>80
166x107
44
31169
3F Reno 150 BK 3000/930 SPOT
37
3201
3000
>90
166x107
44
3F Reno 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
31199
3F Reno 150 BK 3000/840 DALI SPOT
28
3191
4000
>80
166x107
44
31203
3F Reno 150 BK 3000/930 DALI SPOT
37
3201
3000
>90
166x107
44
3F Reno 200 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
31421
3F Reno 200 BK 4000/840 SPOT
36
3985
4000
>80
216x142
44
31425
3F Reno 200 BK 4000/930 SPOT
43
3558
3000
>90
216x142
44
3F Reno 200 ‑ Equipo electrónico DALI 230V‑50/60Hz
31471
3F Reno 200 BK 4000/840 DALI SPOT
36
3985
4000
>80
216x142
44
31475
3F Reno 200 BK 4000/930 DALI SPOT
43
3558
3000
>90
216x142
44
Características constructivas
Características LuminotécnicasDistribución directa simétrica: amplia, spot, UGR, elíptica.
Duración útil (L90/B10): 30000 h. (tq+25°C)
Duración útil (L85/B10): 50000 h. (tq+25°C)
Duración útil (L70/B10): 80000 h. (tq+25°C)
Temperatura de color disponible /840 y /930.
Versión UGRLuminancia media <500 cd/m² para ángulos >65° radiales.
Características MecánicasDisipador pasivo de calor de fundición a presión de aluminio, sobredimensionado, para una gestión térmica óptima del módulo LED.
Parábola con anillos graduados/concéntricos en policarbonato Negro.
Lente externa transparente con superficie diferenciada brillante y satinada, y sistema de enfriamiento y antiinsectos de metacrilato.
Óptica interna de policarbonato, metalizada y especular para optimizar el control del flujo luminoso en las versiones Spot, UGR y Elíptico.
Fijación por muelle de acero inoxidable.
Características EléctricasConformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Unidad de cableado separado.
Clase II.
Características de la fuente
- Módulo LED compacto.
- Tolerancia de color inicial (Mac Adam): SDCM 3.
- Zhaga‑compliant Book 3.
Bajo pedido
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- equipo: CLO
- versiones de emergencia
Aplicaciones
Ambientes arquitectónicos, comerciales, de exposición, de paso, corredores, tiendas, vidrieras, áreas de servicio.
En falso techo con pleno reducido.
Versión AmpioLuminarias adecuadas, desde un punto de vista higiénico, para uso en plantas de producción en la industria alimentaria (Estándar HACCP / IFS / BRC).
Versión UGRAmbientes con videoterminales, oficinas de dirección y de representación, oficinas públicas y colegios.
Instalación
Instalación en contacto.
Gestión de la Luz
Los productos DALI de esta familia se pueden controlar de forma manual con la tecnología 3F Easy Dim o de forma automática y manualmente con la tecnología 3F Smart Dimming (consulte "Gestión de la Luz").
Cristal moldeado VS microprismatizado antideslumbrante, templado, no combustible, bloqueado al anillo y de policarbonato de color negro.
Accesorio dedicado a las versiones con distribución amplia.
Cristal transparente VT, templado, incombustible, bloqueado a ras del anillo, en policarbonato negro.
Accesorio dedicado a las versiones con distribución spot, UGR, elíptica.
Difusor microprismatizado SMP en PMMA antideslumbrante, bloqueado a ras del anillo, de policarbonato de color negro.
Accesorio dedicado a las versiones con distribución amplia.
Soporte de refuerzo para paneles 600x600, 600x1200 con estructura visible, de acero galvanizado en caliente.
Soporte de refuerzo para paneles metálicos 600x600 con estructura oculta de acero galvanizado en caliente.
Anillo adaptador blanco para instalación 3F Reno 200 en orificios de 220 o 255 milímetros de diámetro.
Realizado en acero.
Accesorio compatible solo con los modelos 3F Reno 200.Las versiones para los modelos 3F Reno 100 y 3F Reno 150 están disponibles bajo pedido.
Anillo adaptador blanco para instalación 3F Reno 200 en orificios de 300 milímetros de diámetro, suministrado con escuadra de refuerzo para falsos techos de espesor inferior o superior a 9 mm.
Realizado en acero.
Accesorio compatible solo con los modelos 3F Reno 200.Las versiones para los modelos 3F Reno 100 y 3F Reno 150 están disponibles bajo pedido.
Cable de seguridad anticaída para asegurar el cuerpo a la estructura edilicia.
Longitud 2,5 m.
