Productos
 |
 |
 |

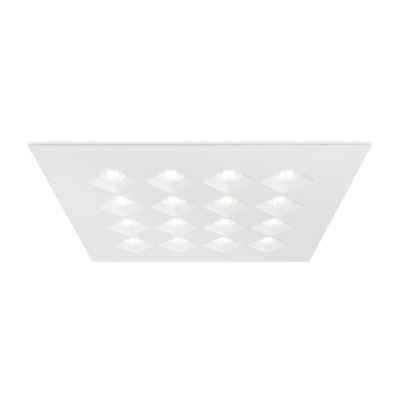

3F Dìagon | Instalaciòn para sobreponer
Case History
Modelos
Características
Accesorios

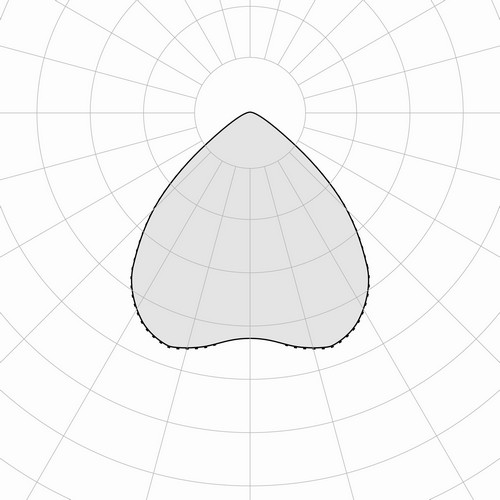

3F Dìagon FCL
Código 23787
L<1500 cd/m² 65°
Luminancia media <1500 cd/m² para ángulos >65° radiales.
Instalación de Interdistance Dtransv. = 1,40 x hu ‑ Dlong. = 1,40 x hu.
Lentes romboidales con superficie diferenciada, grabada y prismatizada para optimizar el direccionamiento del flujo luminoso; de metacrilato transparente.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F Dìagon 599x599 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
23785
3F Diagon FCL 19W/840 599x599
21
3354
4000
>80
599x599x60
43
23786
3F Diagon FCL 25W/840 599x599
28
4250
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo electrónico DALI 230V‑50/60Hz
23787
3F Diagon FCL 19W/840 DALI 599x599
21
3354
4000
>80
599x599x60
43
23788
3F Diagon FCL 25W/840 DALI 599x599
28
4250
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo de emergencia permanente EP, autonomía de 1 hora con recarga de 24 horas
23789
3F Diagon FCL 19W/840 EP 599x599
22
3354
4000
>80
599x599x60
43
23790
3F Diagon FCL 25W/840 EP 599x599
29
4250
4000
>80
599x599x60
43
3F Dìagon FCH
Código 23797
L<1500 cd/m² 65°
Luminancia media <1500 cd/m² para ángulos >65° radiales.
Instalación de Interdistance Dtransv. = 1,40 x hu ‑ Dlong. = 1,40 x hu.
Lentes romboidales con superficie diferenciada, grabada y prismatizada para optimizar el direccionamiento del flujo luminoso; de metacrilato transparente.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F Dìagon 599x599 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
23795
3F Diagon FCH 19W/840 599x599
21
3354
4000
>80
599x599x60
43
23796
3F Diagon FCH 25W/840 599x599
28
4250
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo electrónico DALI 230V‑50/60Hz
23797
3F Diagon FCH 19W/840 DALI 599x599
21
3354
4000
>80
599x599x60
43
23798
3F Diagon FCH 25W/840 DALI 599x599
28
4250
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo de emergencia permanente EP, autonomía de 1 hora con recarga de 24 horas
23799
3F Diagon FCH 19W/840 EP 599x599
22
3354
4000
>80
599x599x60
43
23800
3F Diagon FCH 25W/840 EP 599x599
29
4250
4000
>80
599x599x60
43
3F Dìagon FP
Código 23770
L<1500 cd/m² 65°
Luminancia media <1500 cd/m² para ángulos >65° radiales.
Instalación de Interdistance Dtransv. = 1,40 x hu ‑ Dlong. = 1,40 x hu.
Lentes romboidales con superficie diferenciada, grabada y prismatizada para optimizar el direccionamiento del flujo luminoso; de metacrilato transparente.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F Dìagon 599x599 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
24048
NEW
3F Diagon FP 19W/840 599x599
21
3354
4000
>80
599x599x60
43
24049
NEW
3F Diagon FP 25W/840 599x599
28
4250
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo electrónico DALI 230V‑50/60Hz
24050
NEW
3F Diagon FP 19W/840 DALI 599x599
21
3354
4000
>80
599x599x60
43
24051
NEW
3F Diagon FP 25W/840 DALI 599x599
28
4250
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo de emergencia permanente EP, autonomía de 1 hora con recarga de 24 horas
24052
NEW
3F Diagon FP 19W/840 EP 599x599
22
3354
4000
>80
599x599x60
43
24053
NEW
3F Diagon FP 25W/840 EP 599x599
29
4250
4000
>80
599x599x60
43

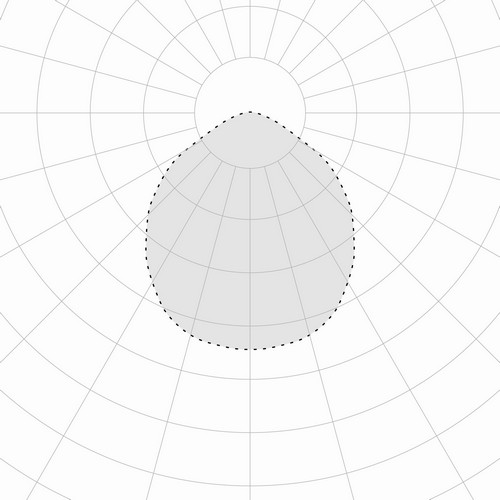

3F Dìagon FP Soft UGR
Código 23850
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Instalación de Interdistance Dtransv. = 1,20 x hu ‑ Dlong. = 1,20 x hu.
Lentes romboidales con superficie diferenciada, grabada y prismatizada para optimizar el direccionamiento del flujo luminoso; de metacrilato opalino.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F Dìagon 599x599 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
23853
NEW
3F Diagon FP 25W/840 SOFT UGR 599x599
28
3679
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo electrónico DALI 230V‑50/60Hz
23855
NEW
3F Diagon FP 25W/840 DALI SOFT UGR 599x599
28
3679
4000
>80
599x599x60
43
3F Dìagon 599x599 ‑ Equipo de emergencia permanente EP, autonomía de 1 hora con recarga de 24 horas
23854
NEW
3F Diagon FP 25W/840 EP SOFT UGR 599x599
29
3679
4000
>80
599x599x60
43
Características constructivas
Características Luminotécnicas
Distribución directa simétrica.
Duración útil (L95/B10): 30000 h. (tq+25°C)
Duración útil (L90/B10): 50000 h. (tq+25°C)
Duración útil (L80/B10): 80000 h. (tq+25°C)
Duración útil (L75/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG0) (IEC 62471).
Características Mecánicas
Cuerpo de acero galvanizado en caliente, pintado en poliéster de color blanco.
Difusor alveolar diagonal, de policarbonato blanco y antiespecular.
Altura reducida de 30 mm.
La versión FP (para placas de yeso) está dedicada a falsos techos de placas de yeso.
La versión FCL (For Complanar Low) está dedicada a falsos techos con paneles metálicos y estructuras bajas.
La versión FCH (para Complanar High) está dedicada a falsos techos con paneles metálicos y estructuras altas.
Para todas las versiones, fijación por muelle en acero inoxidable.
Características Eléctricas
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Las luminarias con Equipo de emergencia permanente EP a bordo cumplen la norma EN 60598‑2‑22, excluidas las zonas de alto riesgo.
Conexión rápida.
Características de la fuente
  • Módulos LED cuadrados.
  • Tolerancia de color inicial (Mac Adam): SDCM 3.
Bajo pedido
  • potencias, índices de rendimiento cromático o temperaturas de color diferentes
  • equipo: doble encendido, CLO
  • luminarias para instalación a tope con soportes
  • versión 3F Tunable White
  • 3F Dìagon Soft UGR, para versiones FCL y FCH
  • versiones de emergencia
Aplicaciones
Versiones FCL, FCH, FP
Salas de conferencia, con videoterminales, oficinas.
Ambientes con tareas visualmente demandantes, donde es necesaria una iluminación difusa y suave para un óptimo confort visual.
Versión FP Soft UGR
Ambientes donde se necesita una iluminación difusa y suave para un óptimo confort visual y un apantallamiento total de la fuente.
Instalación
Instalación en contacto.
No dude en ponerse en contacto con nuestra red de ventas o nuestras oficinas técnicas para verificar la compatibilidad de los modelos FCH y FCL con los diversos tipos de falsos techos metálicos.
Gestión de la Luz
Los productos DALI de esta familia se pueden controlar de forma manual con la tecnología 3F Easy Dim o de forma automática y manualmente con la tecnología 3F Smart Dimming (consulte "Gestión de la Luz").
Cable de seguridad anticaída para asegurar el cuerpo a la estructura edilicia.
Longitud 2,5 m.
Código
Artículo
Ventosa para extraer "3F Dìagon" instalado a tope techo.
Para ser utilizado en falsos techos con paneles de metal, donde el espacio entre la luminaria y los paneles circundantes no permite el uso de otras herramientas.
Código
Artículo
A0702
Ventosa para el mantenimiento del Diagon
