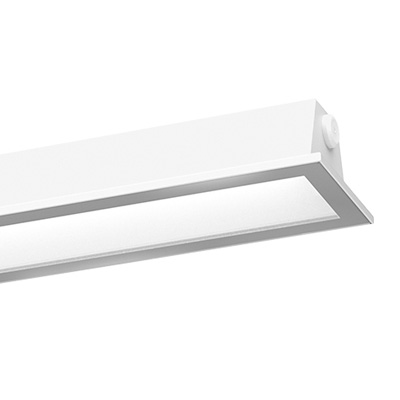

3F X8 Rail VS
Equipo electrónico DALI‑2 DATI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F X8 WH 2x15W/840 D2D VS L12
33
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 D2D VS L12
40
4251
4000
>80
1240x130x80
66
3F X8 WH 2x16W/840 D2D VS L15
37
4175
4000
>80
1550x130x80
66
3F X8 WH 2x22W/840 D2D VS L15
49
5311
4000
>80
1550x130x80
66
3F X8 WH 2x15W/840 D2D 4P VS L12
33
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 D2D 4P VS L12
40
4251
4000
>80
1240x130x80
66
3F X8 WH 2x22W/840 D2D 4P VS L15
49
5311
4000
>80
1550x130x80
66
3F X8 WH 2x15W/840 D2D 6kV VS L12
33
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 D2D 6kV VS L12
40
4251
4000
>80
1240x130x80
66
3F X8 WH 2x16W/840 D2D 6kV VS L15
37
4175
4000
>80
1550x130x80
66
3F X8 WH 2x22W/840 D2D 6kV VS L15
49
5311
4000
>80
1550x130x80
66
3F X8 WH 2x15W/840 D2D 6kV 4P VS L12
33
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 D2D 6kV 4P VS L12
40
4251
4000
>80
1240x130x80
66
3F X8 WH 2x16W/840 D2D 6kV 4P VS L15
37
4175
4000
>80
1550x130x80
66
3F X8 WH 2x22W/840 D2D 6kV 4P VS L15
49
5311
4000
>80
1550x130x80
66
Equipo electrónico OC (Comunicación de línea eléctrica) 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F X8 WH 2x15W/840 OC VS L12
35
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 OC VS L12
41
4251
4000
>80
1240x130x80
66
3F X8 WH 2x15W/840 OC 2P VS L12
35
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 OC 2P VS L12
41
4251
4000
>80
1240x130x80
66
3F X8 WH 2x15W/840 OC 6kV VS L12
35
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 OC 6kV VS L12
41
4251
4000
>80
1240x130x80
66
3F X8 WH 2x15W/840 OC 6kV 2P VS L12
35
3675
4000
>80
1240x130x80
66
3F X8 WH 2x18W/840 OC 6kV 2P VS L12
41
4251
4000
>80
1240x130x80
66
LUMINOTÉCNICAS

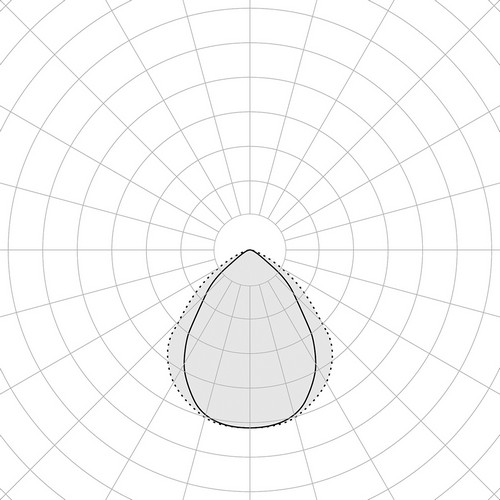

Distribución directa simétrica difusa.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Duración útil (L85/B10): 50000 h. (tq+40°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo de aluminio de color blanco.
Recuperador de flujo.
Cristal estampado VS, no combustible, espesor 4 mm, templado, antideslumbrante, con tratamiento térmico Heat Soak Test (HST) que permite reducir drásticamente el peligro de rotura espontánea.
Marco perimetral de acero inox, junta de estanqueidad, tornillos de cierre de acero inox.
ELÉCTRICAS
Tensión de aislamiento 6kV a través de Sourge Protector.
Cable de alimentación de tipo FROR 4x1,5 mm² sobresaliente 150 cm de una cabeza, a través de sujetacable de estanqueidad IP64, con extremidad cortada.
INSTALACIÓN
Instalación superficial en techo, en suspensión, en el poste CETRA o en pared con accesorios específicos.
Instalación empotrada mediante caja incorporada especiales.
Integrado en la estructura 3F1 o 3F2.
APLICACIONES
Ambientes húmedos, marquesinas, pasos subterráneos.
