3F Hal DI Spotlight
Código 6901
L<3000 cd/m² 65°
Versión con spot central (SC) o spot lateral (SL).
3F Hal 75 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal75DI WH 12+23/830+1SC10 D LGS L12
52
4903
3000
>80
1200x75x81
40
3F Hal75DI WH 16+23/830+1SC10 D LGS L15
57
5416
3000
>80
1500x75x81
40
3F Hal75DI WH 18+23/830+1SC10 D LGS L18
58
5672
3000
>80
1800x75x81
40
3F Hal75DI BK 12+23/830+1SC10 D LGS L12
52
4903
3000
>80
1200x75x81
40
3F Hal75DI BK 16+23/830+1SC10 D LGS L15
57
5416
3000
>80
1500x75x81
40
3F Hal75DI BK 18+23/830+1SC10 D LGS L18
58
5672
3000
>80
1800x75x81
40
3F Hal 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal150DI WH 11+20/830+1SL10 D LGS L06
49
4865
3000
>80
600x150x81
40
3F Hal150DI WH 22+23/830+1SL10 D LGS L12
64
6821
3000
>80
1200x150x81
40
3F Hal150DI WH 28+23/830+1SL10 D LGS L15
69
7593
3000
>80
1500x150x81
40
3F Hal150DI WH 33+23/830+1SL10 D LGS L18
75
8352
3000
>80
1800x150x81
40
3F Hal150DI BK 11+20/830+1SL10 D LGS L06
49
4865
3000
>80
600x150x81
40
3F Hal150DI BK 22+23/830+1SL10 D LGS L12
64
6821
3000
>80
1200x150x81
40
3F Hal150DI BK 28+23/830+1SL10 D LGS L15
69
7593
3000
>80
1500x150x81
40
3F Hal150DI BK 33+23/830+1SL10 D LGS L18
75
8352
3000
>80
1800x150x81
40
3F Hal 300 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal300DI WH 43+23/830+1SL10 D LGS L12
86
10251
3000
>80
1200x300x81
40
3F Hal300DI WH 54+23/830+1SL10 D LGS L15
98
11849
3000
>80
1500x300x81
40
3F Hal300DI WH 65+23/830+1SL10 D LGS L18
110
13446
3000
>80
1800x300x81
40
3F Hal300DI BK 43+23/830+1SL10 D LGS L12
86
10251
3000
>80
1200x300x81
40
3F Hal300DI BK 54+23/830+1SL10 D LGS L15
98
11849
3000
>80
1500x300x81
40
3F Hal300DI BK 65+23/830+1SL10 D LGS L18
110
13446
3000
>80
1800x300x81
40

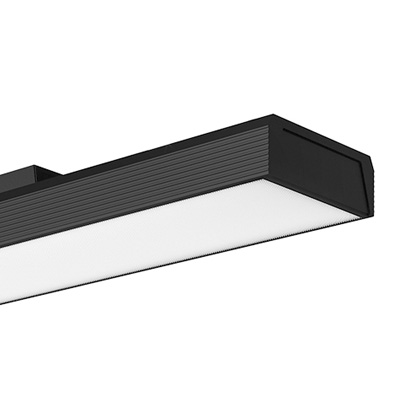

3F Hal DI
Código 6955
L<3000 cd/m² 65°
3F Hal 75 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal75DI WH 12+23/830 D LGS L12
40
4710
3000
>80
1200x75x81
40
3F Hal75DI WH 16+23/830 D LGS L15
45
5234
3000
>80
1500x75x81
40
3F Hal75DI WH 18+23/830 D LGS L18
46
5495
3000
>80
1800x75x81
40
3F Hal75DI BK 12+23/830 D LGS L12
40
4710
3000
>80
1200x75x81
40
3F Hal75DI BK 16+23/830 D LGS L15
45
5234
3000
>80
1500x75x81
40
3F Hal75DI BK 18+23/830 D LGS L18
46
5495
3000
>80
1800x75x81
40
3F Hal 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal150DI WH 11+20/830 D LGS L06
37
4303
3000
>80
600x150x81
40
3F Hal150DI WH 22+23/830 D LGS L12
52
6289
3000
>80
1200x150x81
40
3F Hal150DI WH 28+23/830 D LGS L15
57
7077
3000
>80
1500x150x81
40
3F Hal150DI WH 33+23/830 D LGS L18
63
7851
3000
>80
1800x150x81
40
3F Hal150DI BK 11+20/830 D LGS L06
37
4303
3000
>80
600x150x81
40
3F Hal150DI BK 22+23/830 D LGS L12
52
6289
3000
>80
1200x150x81
40
3F Hal150DI BK 28+23/830 D LGS L15
57
7077
3000
>80
1500x150x81
40
3F Hal150DI BK 33+23/830 D LGS L18
63
7851
3000
>80
1800x150x81
40
3F Hal 300 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal300DI WH 43+23/830 D LGS L12
74
9739
3000
>80
1200x300x81
40
3F Hal300DI WH 54+23/830 D LGS L15
86
11389
3000
>80
1500x300x81
40
3F Hal300DI WH 65+23/830 D LGS L18
98
13039
3000
>80
1800x300x81
40
3F Hal300DI BK 43+23/830 D LGS L12
74
9739
3000
>80
1200x300x81
40
3F Hal300DI BK 54+23/830 D LGS L15
86
11389
3000
>80
1500x300x81
40
3F Hal300DI BK 65+23/830 D LGS L18
98
13039
3000
>80
1800x300x81
40
LUMINOTÉCNICAS

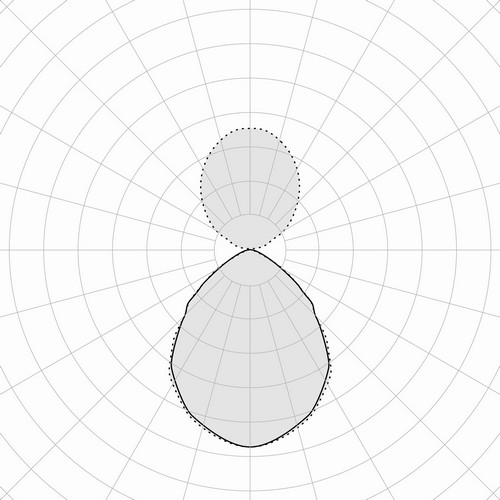

Distribución directa‑indirecta simétrica.
Luminancia media <3000 cd/m² para ángulos >65° radiales.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales y COB.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo de aluminio extruido con ranuras laterales lineales.
Tapas de acero.
Recuperador de flujo extraíble.
Difusor plano microprismatizado LGS de metacrilato (PMMA) transparente, exteriormente plurilenticular y antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
Difusor superior de policarbonato translúcido.
Versión SpotlightSpot interior invisible en posición central (versión 75) o lateral (versiones 150 y 300), para iluminación de acento o de servicio.
Elemento parabólico interior de aluminio negro.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Bloque de terminales de 5 polos, solo circuito de 230V, 2 direcciones DALI (dependiendo del tipo de luminaria).
Cable de alimentación transparente de 5 polos saliente de 1,5 m con extremidad cortada.
INSTALACIÓN
Instalación en suspensión.
APLICACIONES
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- cuerpo de color RAL diferente
- equipo: CLO
- versiones de emergencia
Código
Artículo
Soporte desliz.con reg.susp. 3F Hal 75
Abrazadera deslizante de posicionamiento libre, con regulador realizado en acero galvanizado.
Accesorio dedicado a la instalación suspendida.
En el caso de compra de solamente un soporte deslizante con controlador (código A01587), el cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg).Código
Artículo
Kit 4 susp. ajust. de 1m 3F Hal 150-300
Kit de instalación de suspensión compuesto por 4 cables de acero galvanizado y reguladores.
Suspensión fija para instalaciones en forma de Y.
Estos accesorios deben utilizarse SIEMPRE con uno de los siguientes códigos: A20485 ‑ A20486.Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
Código
Artículo
Roseton redonda Ø90 b/co 5P (sin cable) WH
Roseton redonda Ø90 b/co 5P (sin cable) BK
Caja de alimentación en policarbonato.
Código
Artículo
Soporte union para susp. 3F Hal 75
Soporte union para susp. 3F Hal 150
Soporte union para susp. 3F Hal 300
Par de soportes de unión de acero galvanizado para formación de canales lineales, para instalación en suspensión.
Código
Artículo
Par.soportes instalacion en techo 3F Hal 75
Par.soportes instalacion en techo 3F Hal 150
Par.soportes instalacion en techo 3F Hal 300
Soportes deslizantes de posicionamiento libre en acero galvanizado.
Accesorio dedicado a la instalación a techos.
Accesorio A01596 no compatible con las versiones 3F Hal150 L06.Código
Artículo
Soporte union para instalacion en techo 3F Hal 75
Soporte union para instalacion en techo 3F Hal 150
Soporte union para instalacion en techo 3F Hal 300
Par de soportes de unión de acero galvanizado para formación de canales lineales, para instalación en techo.
