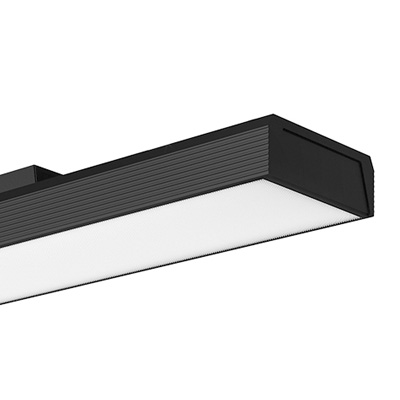

3F Hal Spotlight
Código 6886
L<3000 cd/m² 65°
Versión con spot central (SC) o spot lateral (SL).
3F Hal 75 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal75 WH 12/830+1SC10 D LGS L12
26
1764
3000
>80
1200x75x72
40
3F Hal75 WH 16/830+1SC10 D LGS L15
31
2277
3000
>80
1500x75x72
40
3F Hal75 WH 18/830+1SC10 D LGS L18
32,5
2533
3000
>80
1800x75x72
40
3F Hal75 BK 12/830+1SC10 D LGS L12
26
1764
3000
>80
1200x75x72
40
3F Hal75 BK 16/830+1SC10 D LGS L15
31
2277
3000
>80
1500x75x72
40
3F Hal75 BK 18/830+1SC10 D LGS L18
32,5
2533
3000
>80
1800x75x72
40
3F Hal 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal150 WH 11/830+1SL10 D LGS L06
26
2137
3000
>80
600x150x81
40
3F Hal150 WH 22/830+1SL10 D LGS L12
38
3682
3000
>80
1200x150x81
40
3F Hal150 WH 28/830+1SL10 D LGS L15
44
4454
3000
>80
1500x150x81
40
3F Hal150 WH 33/830+1SL10 D LGS L18
49
5213
3000
>80
1800x150x81
40
3F Hal150 BK 11/830+1SL10 D LGS L06
26
2137
3000
>80
600x150x81
40
3F Hal150 BK 22/830+1SL10 D LGS L12
38
3682
3000
>80
1200x150x81
40
3F Hal150 BK 28/830+1SL10 D LGS L15
44
4454
3000
>80
1500x150x81
40
3F Hal150 BK 33/830+1SL10 D LGS L18
49
5213
3000
>80
1800x150x81
40
3F Hal 300 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal300 WH 43/830+1SL10 D LGS L12
60
7112
3000
>80
1200x300x81
40
3F Hal300 WH 54/830+1SL10 D LGS L15
72
8710
3000
>80
1500x300x81
40
3F Hal300 WH 65/830+1SL10 D LGS L18
84
10307
3000
>80
1800x300x81
40
3F Hal300 BK 43/830+1SL10 D LGS L12
60
7112
3000
>80
1200x300x81
40
3F Hal300 BK 54/830+1SL10 D LGS L15
72
8710
3000
>80
1500x300x81
40
3F Hal300 BK 65/830+1SL10 D LGS L18
84
10307
3000
>80
1800x300x81
40
3F Hal
Código 6945
L<3000 cd/m² 65°
3F Hal 75 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal75 WH 6/830 D LGS L06
8,5
785
3000
>80
600x75x72
40
3F Hal75 WH 12/830 D LGS L12
14
1571
3000
>80
1200x75x72
40
3F Hal75 WH 16/830 D LGS L15
19
2095
3000
>80
1500x75x72
40
3F Hal75 WH 18/830 D LGS L18
20,5
2356
3000
>80
1800x75x72
40
3F Hal75 BK 6/830 D LGS L06
8,5
785
3000
>80
600x75x72
40
3F Hal75 BK 12/830 D LGS L12
14
1571
3000
>80
1200x75x72
40
3F Hal75 BK 16/830 D LGS L15
19
2095
3000
>80
1500x75x72
40
3F Hal75 BK 18/830 D LGS L18
20,5
2356
3000
>80
1800x75x72
40
3F Hal 150 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal150 WH 11/830 D LGS L06
14
1575
3000
>80
600x150x81
40
3F Hal150 WH 22/830 D LGS L12
26
3150
3000
>80
1200x150x81
40
3F Hal150 WH 28/830 D LGS L15
32
3938
3000
>80
1500x150x81
40
3F Hal150 WH 33/830 D LGS L18
37
4712
3000
>80
1800x150x81
40
3F Hal150 BK 11/830 D LGS L06
14
1575
3000
>80
600x150x81
40
3F Hal150 BK 22/830 D LGS L12
26
3150
3000
>80
1200x150x81
40
3F Hal150 BK 28/830 D LGS L15
32
3938
3000
>80
1500x150x81
40
3F Hal150 BK 33/830 D LGS L18
37
4712
3000
>80
1800x150x81
40
3F Hal 300 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Hal300 WH 43/830 D LGS L12
48
6600
3000
>80
1200x300x81
40
3F Hal300 WH 54/830 D LGS L15
60
8250
3000
>80
1500x300x81
40
3F Hal300 WH 65/830 D LGS L18
72
9900
3000
>80
1800x300x81
40
3F Hal300 BK 43/830 D LGS L12
48
6600
3000
>80
1200x300x81
40
3F Hal300 BK 54/830 D LGS L15
60
8250
3000
>80
1500x300x81
40
3F Hal300 BK 65/830 D LGS L18
72
9900
3000
>80
1800x300x81
40
LUMINOTÉCNICAS

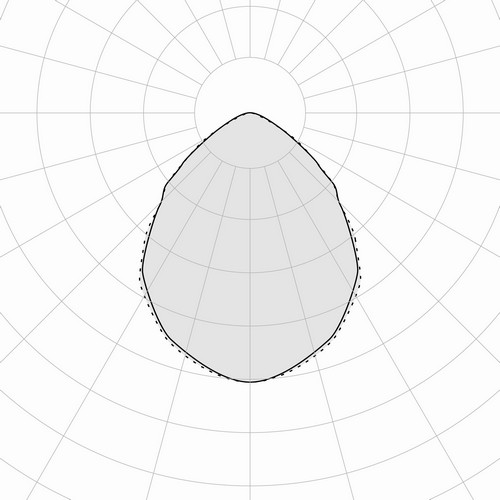

Distribución directa simétrica.
Luminancia media <3000 cd/m² para ángulos >65° radiales.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales y COB.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo de aluminio extruido con ranuras laterales lineales.
Tapas de acero.
Recuperador de flujo extraíble.
Difusor plano microprismatizado LGS de metacrilato (PMMA) transparente, exteriormente plurilenticular y antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
Versión SpotlightSpot interior invisible en posición central (versión 75) o lateral (versiones 150 y 300), para iluminación de acento o de servicio.
Elemento parabólico interior de aluminio negro.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Bloque de terminales de 5 polos, solo circuito de 230V, 2 direcciones DALI (dependiendo del tipo de luminaria).
Cable de alimentación transparente de 5 polos saliente de 1,5 m con extremidad cortada.
INSTALACIÓN
Instalación superficial en techo o en suspensión.
APLICACIONES
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- cuerpo de color RAL diferente
- equipo: CLO
- versiones de emergencia
Código
Artículo
Soporte desliz.con reg.susp. 3F Hal 75
Abrazadera deslizante de posicionamiento libre, con regulador realizado en acero galvanizado.
Accesorio dedicado a la instalación suspendida.
En el caso de compra de solamente un soporte deslizante con controlador (código A01587), el cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg).Código
Artículo
Kit 4 susp. ajust. de 1m 3F Hal 150-300
Kit de instalación de suspensión compuesto por 4 cables de acero galvanizado y reguladores.
Suspensión fija para instalaciones en forma de Y.
Estos accesorios deben utilizarse SIEMPRE con uno de los siguientes códigos: A20485 ‑ A20486.Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
Código
Artículo
Roseton redonda Ø90 b/co 5P (sin cable) WH
Roseton redonda Ø90 b/co 5P (sin cable) BK
Caja de alimentación en policarbonato.
Código
Artículo
Soporte union para susp. 3F Hal 75
Soporte union para susp. 3F Hal 150
Soporte union para susp. 3F Hal 300
Par de soportes de unión de acero galvanizado para formación de canales lineales, para instalación en suspensión.
Código
Artículo
Par.soportes instalacion en techo 3F Hal 75
Par.soportes instalacion en techo 3F Hal 150
Par.soportes instalacion en techo 3F Hal 300
Soportes deslizantes de posicionamiento libre en acero galvanizado.
Accesorio dedicado a la instalación a techos.
Accesorio A01596 no compatible con las versiones 3F Hal150 L06.Código
Artículo
Soporte union para instalacion en techo 3F Hal 75
Soporte union para instalacion en techo 3F Hal 150
Soporte union para instalacion en techo 3F Hal 300
Par de soportes de unión de acero galvanizado para formación de canales lineales, para instalación en techo.
