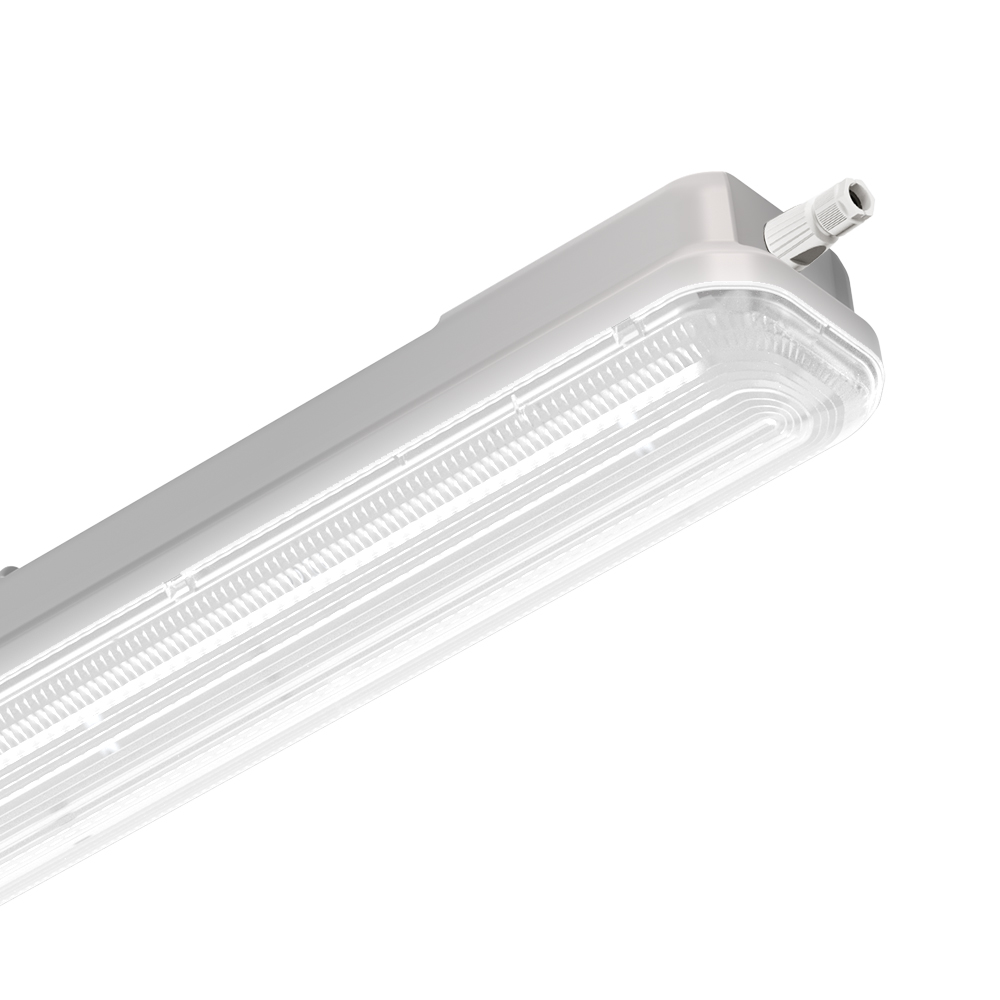

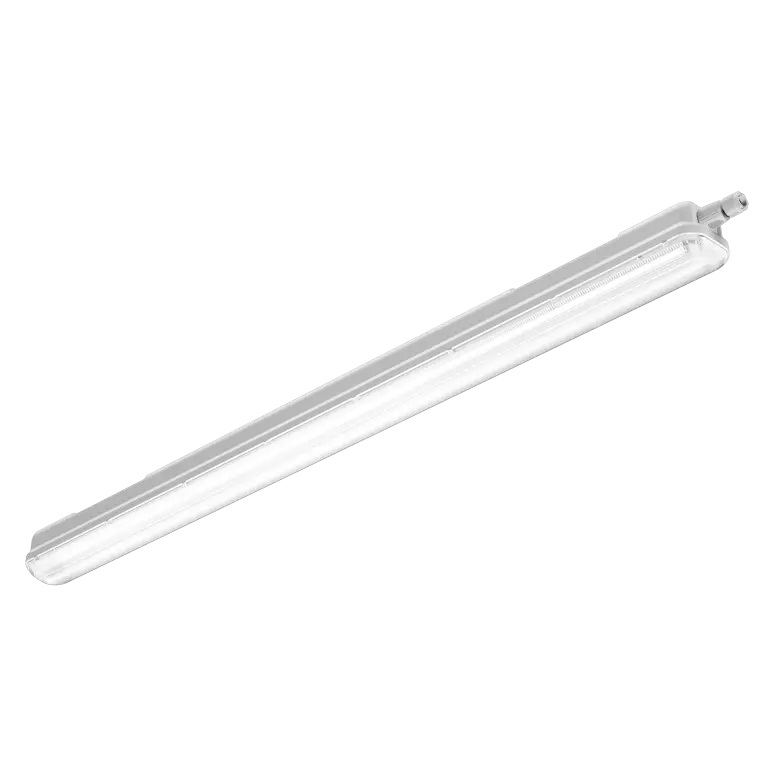

3F Savena28 CR
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Savena28 CR 3000/840 EL L12
15
2709
4000
>80
1200x101x90
66
3F Savena28 CR 7000/840 EL L12
37
6679
4000
>80
1200x101x90
66
3F Savena28 CR 9000/840 EL L12
53
9211
4000
>80
1200x101x90
66
3F Savena28 CR 5000/840 EL L15
27
4997
4000
>80
1500x101x90
66
3F Savena28 CR 8000/840 EL L15
46
8220
4000
>80
1500x101x90
66
3F Savena28 CR 11000/840 EL L15
66
11338
4000
>80
1500x101x90
66
3F Savena28 CR 5000/865 EL L15
27
4862
6500
>80
1500x101x90
66
3F Savena28 CR 8000/865 EL L15
46
7998
6500
>80
1500x101x90
66
3F Savena28 CR 11000/865 EL L15
66
11032
6500
>80
1500x101x90
66
EP nooduitvoering, 1 uur autonomie met 24 uur oplaadtijd
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Savena28 CR 3000/840 EL EP L12
16
2709
4000
>80
1200x101x90
66
3F Savena28 CR 7000/840 EL EP L12
38
6679
4000
>80
1200x101x90
66
3F Savena28 CR 9000/840 EL EP L12
54
9211
4000
>80
1200x101x90
66
3F Savena28 CR 5000/840 EL EP L15
28
4997
4000
>80
1500x101x90
66
3F Savena28 CR 8000/840 EL EP L15
47
8220
4000
>80
1500x101x90
66
3F Savena28 CR 11000/840 EL EP L15
67
11338
4000
>80
1500x101x90
66
3F Savena28 CR 5000/865 EL EP L15
28
4862
6500
>80
1500x101x90
66
3F Savena28 CR 8000/865 EL EP L15
47
7998
6500
>80
1500x101x90
66
3F Savena28 CR 11000/865 EL EP L15
67
11032
6500
>80
1500x101x90
66
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Savena28 CR 3000/840 D2D L12
15
2709
4000
>80
1200x101x90
66
3F Savena28 CR 7000/840 D2D L12
37
6679
4000
>80
1200x101x90
66
3F Savena28 CR 9000/840 D2D L12
53
9211
4000
>80
1200x101x90
66
3F Savena28 CR 5000/840 D2D L15
27
4997
4000
>80
1500x101x90
66
3F Savena28 CR 8000/840 D2D L15
46
8220
4000
>80
1500x101x90
66
3F Savena28 CR 11000/840 D2D L15
66
11338
4000
>80
1500x101x90
66
3F Savena28 CR 5000/865 D2D L15
27
4862
6500
>80
1500x101x90
66
3F Savena28 CR 8000/865 D2D L15
46
7998
6500
>80
1500x101x90
66
3F Savena28 CR 11000/865 D2D L15
66
11032
6500
>80
1500x101x90
66
3F Savena28 CR LP
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Savena28 CR LP 5000/840 EL L15
27
4997
4000
>80
1500x101x90
66
3F Savena28 CR LP 11000/840 EL L15
66
11338
4000
>80
1500x101x90
66
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Savena28 CR LP 5000/840 D2D L15
27
4997
4000
>80
1500x101x90
66
3F Savena28 CR LP 11000/840 D2D L15
66
11338
4000
>80
1500x101x90
66
MECHANISCH
Behuizing in zelfdovend V2 polycarbonaat, spuitgietwerk, grijs RAL 7035.
Ecologisch verouderingsbestendige afdichtingspakking.
Diffusor in zelfdovend V2 gesatineerd polycarbonaat, UV‑bestendig, spuitgietwerk, met gladde buitenkant, manipulatiebestendige opening.
Reflector voor kabelhouder van thermisch verzinkt staal, gelakt met witte polyesterverf, bevestigd aan het scherm.
Vandalismebestendige veiligheidssluiting met druksysteem, voorzien van een ontgrendeling die met een schroevendraaier kan worden bediend om onderhoudswerkzaamheden mogelijk te maken.
Montagebeugel in roestvrij staal.
ELEKTRISCH
ON/OFF CR versiesSnelle verbinding via M20 3P connector met aanhaalbereik 9‑13 mm.
D2D CR versiesSnelle verbinding via M25 5P connector met aanhaalbereik 9‑13 mm.
ON/OFF CR LP versies3‑polige cascade‑aansluitkabel, stijve kabel H07 Z‑U, HT 90 °C, 1,5 mm².
D2D CR LP versies5‑polige cascade‑aansluitkabel, stijve kabel H07 Z‑U, HT 90 °C, 1,5 mm².
INSTALLATIE
Installatie aan het plafond, hangend of aan de muur.
TOEPASSINGEN
Geschikt product voor voedselproductie‑installaties (HACCP), IFS (Food), BRC (GSFS Food).
Droge en stoffige binnenomgevingen die bloot staan aan incidenteel spatwater.
Vrijwel onbreekbaar polycarbonaat, compatibel met de dampen / atmosferen die de elasticiteit van plastic materialen aantasten.
Niet geschikt voor installatie op oppervlakken die aan sterke trillingen onderhevig zijn, die zijn blootgesteld aan weersomstandigheden of gemonteerd zijn aan kabels of masten.
WAARSCHUWINGEN
Armatuur niet geschikt voor koelcellen met een omgevingstemperatuur <0°C en/of relatieve vochtigheid >85%.
Code
Artikel
A0660
Ophanging met correctie - 1m
A0661
Ophanging met correctie - 2 m
A0662
Ophanging met correctie - 3 m
A0663
Ophanging met correctie - 4 m
A0664
Ophanging met correctie - 5 m
A0665
Ophanging met correctie - 6 m
Ophanging met regulator, gegalvaniseerde stalen kabel van 1,5 mm diameter, belasting 15 kg.
Let op: voor elk product zijn twee ophangingen met regelaar nodig.Code
Artikel
A0450
15 rit (w / brack. + haken Linda 18-36-58 / T5)
Paar beugels en haken in roestvrij staal, met bouten en moeren voor bevestiging aan 3F Linda, voor plafond‑ en wandmontage, enkele en dubbele‑lamp armaturen.
Minimum kantelhoek = 45°.
Code
Artikel
A0452
15 fbr (w / brack. + haken Linda 18-36-58 / T5)
Paar beugels en haken in roestvrij staal, met bouten en moeren voor bevestiging aan 3F Linda, voor wandmontage, enkele en dubbele‑lamp armaturen.
Code
Artikel
A0463
13 TRM (paar susp. Haken Linda L660-36-58 / T5)
Paar van roestvrij staal haken voor verlaagde installatie met kabel clip en moeren en bouten voor de installatie te 3F Linda.
Draad bescherming voor toepassingen in een droge omgeving, tegen schokken uit alle richtingen, gegalvaniseerd stalen staaf Ø 5 mm.
Alleen voor armaturen vastgesteld zonder haken.Anti‑condens kabelwartel.
Code
Artikel
A0521
Afdichtring verkleinen – diam.8mm
Afdichtring verkleinen, bestemd voor het gebruik van kabels met een buitendiameter tot 8 mm.
Code
Artikel
A0434
Veiligheid schroeven voor het vastzetten van de beugel - 20 st
De verpakking bevat 20 stuks.A0435
Veiligheid schroeven voor het vastzetten van de beugel - 100 st
De verpakking bevat 100 stuks.Veiligheid schroeven voor het vastzetten van de beugel 3F Linda
Code
Artikel
Gancio per catena in acciaio inox-20pz
De verpakking bevat 20 stuks.Gancio per catena in acciaio inox-100pz
De verpakking bevat 100 stuks.Gancio per catena in acciaio inox-200pz
De verpakking bevat 200 stuks.Haak voor het ophangen van het product aan een ketting, gemaakt van roestvrij staal.
Code
Artikel
Linea passante 3P Savena28 B L15
Linea passante 5P Savena28 B L15
5‑polige cascade verbindingslijn, stijve kabel H07 V2‑U, HT 90 ° C, 1,5 mm², klemmen met aansluitcapaciteit 2x2.5 mm².
Accessoire niet compatibel met de ST‑versies van de 3F Linda LED Basic.Code
Artikel
Kabelwartel reductor ø7-9mm voor CR 3P
De verpakking bevat 10 stuks.Kabelwartel reductor ø13-17mm voor CR 5P
De verpakking bevat 10 stuks.A01006 compatibel met de ON/OFF, SENSEHBZQ e SENSEMBZQ‑versies, vermindert de stroomlijningang van ø9‑13mm naar ø7‑9mm.
A01007 compatibel met de EP e D2D‑versies, verhoogt de stroomlijningang van ø9‑13mm naar ø13‑17mm.
