Applications
 |
 |
3F Dìagon
 |
3F Dìagon Tunable White | Installation embasée
Modèles
Caractéristiques
Accessoires
3F Dìagon Tunable White
Code 23804
L<1500 cd/m² 65°
Intensité lumineuse et température de couleur variable.
25W - Luminance moyenne <1500 cd/m² pour angles >65° radiaux.
Entraxe installation Dtransv.= 1,50 x hu - Dlong. = 1,50 x hu.
Verres en forme de losange avec surface différenciée, gravée et prismatique, en méthacrylate transparent pour optimiser l'orientation du flux lumineux.
Code
Article
Puissance
absorbée (W)
Flux
en sortie (lm)
CCT
(K)
CRI
Dimensions
L x A x H
IP
Câblage électronique DT8 230V-50/60Hz
23804
NEW
3F Diagon 25W DT8 TW 596x596
29
3346
3559
3595
2700
4000
6500
>80
596x596x30
43

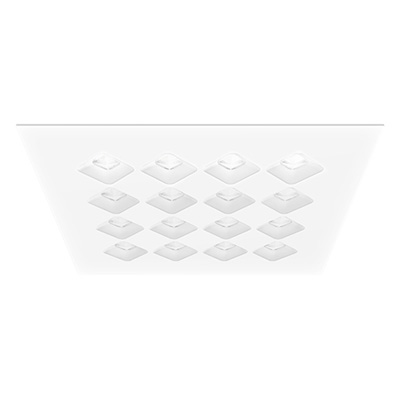

3F Dìagon OP Tunable White
Code 23805
Intensité lumineuse et température de couleur variable.
Entraxe installation Dtransv.= 1,20 x hu - Dlong. = 1,20 x hu.
Lentilles rhomboïdales avec surface différenciée, gravée et prismatique pour un éclairage diffus et doux, permettant d'obtenir un excellent confort visuel, en méthacrylate opale.
Code
Article
Puissance
absorbée (W)
Flux
en sortie (lm)
CCT
(K)
CRI
Dimensions
L x A x H
IP
Câblage électronique DT8 230V-50/60Hz
23805
NEW
3F Diagon 25W DT8 TW OP 596x596
29
2848
3030
3060
2700
4000
6500
>80
596x596x30
43
Caractéristiques de construction
Techniques de l'éclairage
Distribution symétrique directe.
La température de couleur peut être réglée entre 2700 K et 6500 K.
Durée utile (L95/B10): 30000 h. (tq+25°C)
Durée utile (L90/B10): 50000 h. (tq+25°C)
Durée utile (L80/B10): 80000 h. (tq+25°C)
Durée utile (L75/B10): 100000 h. (tq+25°C)
Conformité aux normes IEC 62471, IEC/TR 62778 (RG0) sur la sécurité photobiologique.
Mécaniques
Corps en acier zingué à chaud, laqué en polyester blanc.
Diffuseur alvéolaire en diagonale en polycarbonate blanc antireflet.
Hauteur réduite à 30 mm.
Installation dans faux-plafonds avec structure apparente.
Électriques
En conformité avec la norme EN 60598-1.
Connexion rapide.
Câblage avec driver DT8.
Bornier pour connexion câblage à 5 pôles (L-N-PE-DA/DA) avec capacité de connexion de 2x2,5 mm².
Caractéristiques de la source
  • Modules LED carrés.
  • Tolérance initiale couleur (MacAdam): SDCM 3.
Applications
Tout local nécessitant un éclairage visant le bien-être des personnes.
Version Diagon
Locaux de représentation, informatisés, bureaux.
Locaux où sont effectuées des tâches visuelles minutieuses, pour un éclairage diffus et doux afin d'optimiser le confort visuel.
Version Diagon OP
Locaux exigeant un éclairage diffus et doux pour un confort visuel optimal et une protection totale de la source.
Gestion de la Lumière
Les produits de cette famille 3F Tunable White peuvent être contrôlés manuellement ou automatiquement au moyen de la technologie 3F HCL pour les appareils Tunable White (consulter le chapitre "Gestion de la lumière").

Câble de sécurité antichute pour fixer le corps à la structure du bâtiment.
Longueur 2,5 m.
Code
Article
A0477
Câble de sécurité
Instructions de montage
Download IMI0230000.pdf
New
Cadre pour 3F Dìagon Plafonnier en acier galvanisé à chaud, en polyester blanc.
Hauteur réduite à 40 mm.
Code
Article
A0686
NEW
Diagon cadre 596x596 pour installation au Plafond
Instructions de montage
Download IMI0369000.pdf
