Productos
 |
 |
 |
3F HD Directo/Indirecto - Individual
Modelos
Características
Accesorios

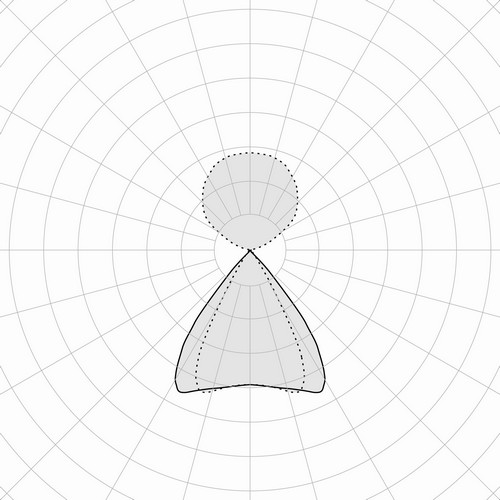

3F HD DI OCW Individual
Código 6471
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <1500 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato transparente.
Óptica alveolar de policarbonato blanco anti reflejante.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
6470
3F HD50DI WH 12+20/830 DALI OCW L1214
37
4268
3000
>80
1214x57x80
40
6471
3F HD50DI WH 15+26/830 DALI OCW L1508
48
5394
3000
>80
1508x57x80
40
6472
3F HD50DI WH 30+52/830 DALI OCW L2975
90
10800
3000
>80
2975x57x80
40

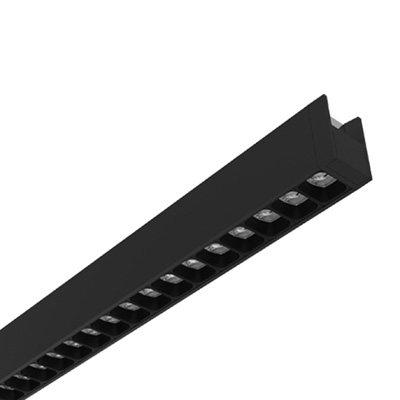

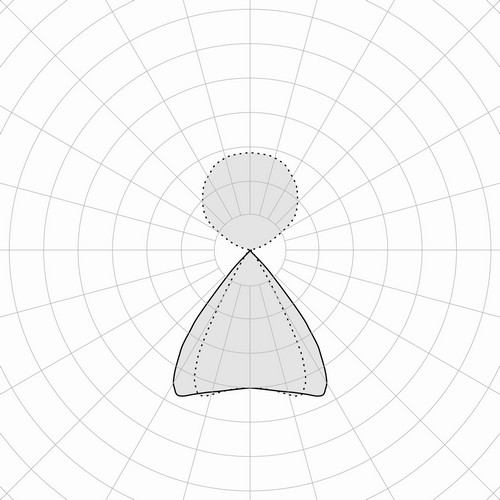

3F HD DI OCB Individual
Código 6556
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <200 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato transparente.
Óptica alveolar de policarbonato negro anti reflejante.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
6555
3F HD50DI BK 12+20/830 DALI OCB L1214
37
4142
3000
>80
1214x57x80
40
6556
3F HD50DI BK 15+26/830 DALI OCB L1508
48
5237
3000
>80
1508x57x80
40
6557
3F HD50DI BK 30+52/830 DALI OCB L2975
90
10486
3000
>80
2975x57x80
40
6640
3F HD50DI AL 12+20/830 DALI OCB L1214
37
4142
3000
>80
1214x57x80
40
6641
3F HD50DI AL 15+26/830 DALI OCB L1508
48
5237
3000
>80
1508x57x80
40
6642
3F HD50DI AL 30+52/830 DALI OCB L2975
90
10486
3000
>80
2975x57x80
40

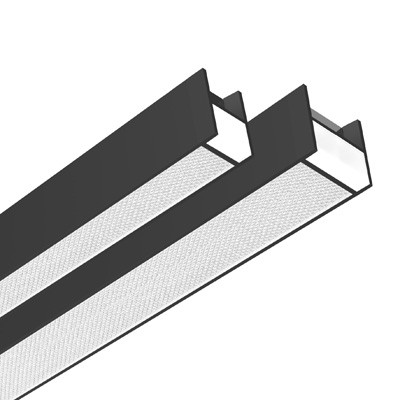

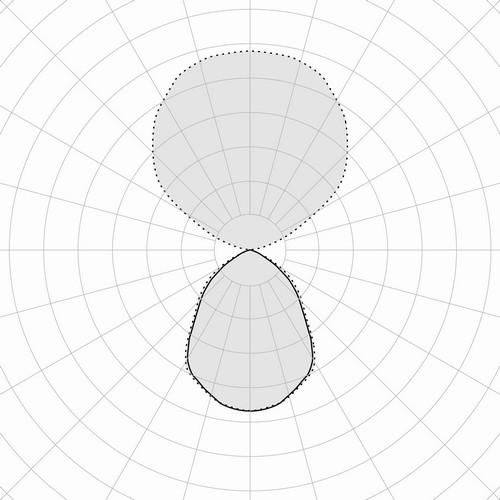

3F HD DI GSP Individual
Código 6464
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano SP de metacrilato transparente, prismatizado externamente, antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
6463
3F HD50DI WH 13+20/840 DALI GSP L1214
37
4081
4000
>80
1214x57x80
40
6464
3F HD50DI WH 16+26/840 DALI GSP L1508
46
5164
4000
>80
1508x57x80
40
6465
3F HD50DI WH 32+52/840 DALI GSP L2975
91
10340
4000
>80
2975x57x80
40
6548
3F HD50DI BK 13+20/840 DALI GSP L1214
37
4081
4000
>80
1214x57x80
40
6549
3F HD50DI BK 16+26/840 DALI GSP L1508
46
5164
4000
>80
1508x57x80
40
6550
3F HD50DI BK 32+52/840 DALI GSP L2975
91
10340
4000
>80
2975x57x80
40
6633
3F HD50DI AL 13+20/840 DALI GSP L1214
37
4081
4000
>80
1214x57x80
40
6634
3F HD50DI AL 16+26/840 DALI GSP L1508
46
5164
4000
>80
1508x57x80
40
6635
3F HD50DI AL 32+52/840 DALI GSP L2975
91
10340
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
6482
3F HD100DI WH 22+20/840 DALI GSP L1214
46
5394
4000
>80
1214x100x80
40
6483
3F HD100DI WH 26+26/840 DALI GSP L1508
61
6805
4000
>80
1508x100x80
40
6484
3F HD100DI WH 52+52/840 DALI GSP L2975
113
13510
4000
>80
2975x100x80
40
6567
3F HD100DI BK 22+20/840 DALI GSP L1214
46
5394
4000
>80
1214x100x80
40
6568
3F HD100DI BK 26+26/840 DALI GSP L1508
61
6805
4000
>80
1508x100x80
40
6569
3F HD100DI BK 52+52/840 DALI GSP L2975
113
13510
4000
>80
2975x100x80
40
6652
3F HD100DI AL 22+20/840 DALI GSP L1214
46
5394
4000
>80
1214x100x80
40
6653
3F HD100DI AL 26+26/840 DALI GSP L1508
61
6805
4000
>80
1508x100x80
40
6654
3F HD100DI AL 52+52/840 DALI GSP L2975
113
13510
4000
>80
2975x100x80
40

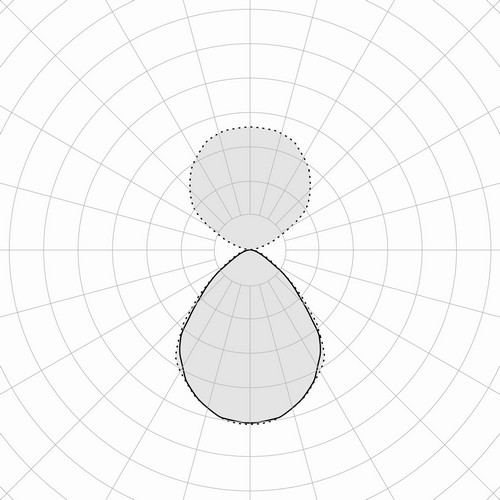

3F HD DI FDP Individual
Código 6475
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato transparente microprismatizado externamente, antideslumbramiento.
Filtro interno de policarbonato ópalo antideslumbramiento para la uniformidad luminosa.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
6455
3F HD50DI WH 13+20/840 DALI FDP L1214
37
3999
4000
>80
1214x57x80
40
6456
3F HD50DI WH 16+26/840 DALI FDP L1508
46
5061
4000
>80
1508x57x80
40
6457
3F HD50DI WH 32+52/840 DALI FDP L2975
91
10134
4000
>80
2975x57x80
40
6540
3F HD50DI BK 13+20/840 DALI FDP L1214
37
3999
4000
>80
1214x57x80
40
6541
3F HD50DI BK 16+26/840 DALI FDP L1508
46
5061
4000
>80
1508x57x80
40
6542
3F HD50DI BK 32+52/840 DALI FDP L2975
91
10134
4000
>80
2975x57x80
40
6625
3F HD50DI AL 13+20/840 DALI FDP L1214
37
3999
4000
>80
1214x57x80
40
6626
3F HD50DI AL 16+26/840 DALI FDP L1508
46
5061
4000
>80
1508x57x80
40
6627
3F HD50DI AL 32+52/840 DALI FDP L2975
91
10134
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
6474
3F HD100DI WH 22+20/840 DALI FDP L1214
46
5245
4000
>80
1214x100x80
40
6475
3F HD100DI WH 26+26/840 DALI FDP L1508
61
6619
4000
>80
1508x100x80
40
6476
3F HD100DI WH 52+52/840 DALI FDP L2975
113
13144
4000
>80
2975x100x80
40
6559
3F HD100DI BK 22+20/840 DALI FDP L1214
46
5245
4000
>80
1214x100x80
40
6560
3F HD100DI BK 26+26/840 DALI FDP L1508
61
6619
4000
>80
1508x100x80
40
6561
3F HD100DI BK 52+52/840 DALI FDP L2975
113
13144
4000
>80
2975x100x80
40
6644
3F HD100DI AL 22+20/840 DALI FDP L1214
46
5245
4000
>80
1214x100x80
40
6645
3F HD100DI AL 26+26/840 DALI FDP L1508
61
6619
4000
>80
1508x100x80
40
6646
3F HD100DI AL 52+52/840 DALI FDP L2975
113
13144
4000
>80
2975x100x80
40

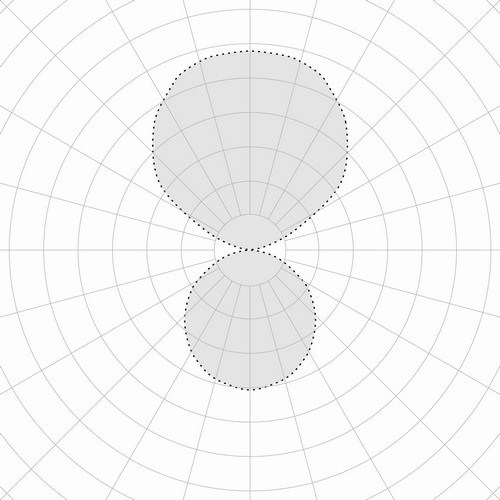

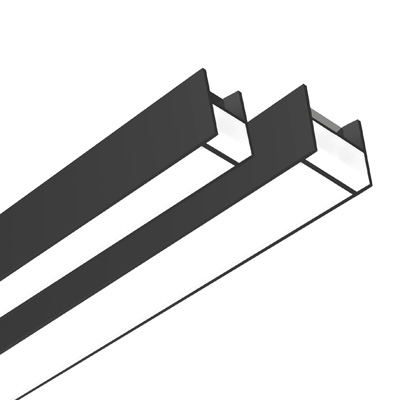

3F HD DI FDO Individual
Código 6479
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato ópalo, antideslumbramiento.
Código
Artículo
Potencia absorbida (W)
Flujo de salida (lm)
CCT (K)
CRI
Dimensiones
L x A x H
IP
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
6459
3F HD50DI WH 13+20/840 DALI FDO L1214
37
3957
4000
>80
1214x57x80
40
6460
3F HD50DI WH 16+26/840 DALI FDO L1508
46
5009
4000
>80
1508x57x80
40
6461
3F HD50DI WH 32+52/840 DALI FDO L2975
91
10031
4000
>80
2975x57x80
40
6544
3F HD50DI BK 13+20/840 DALI FDO L1214
37
3957
4000
>80
1214x57x80
40
6545
3F HD50DI BK 16+26/840 DALI FDO L1508
46
5009
4000
>80
1508x57x80
40
6546
3F HD50DI BK 32+52/840 DALI FDO L2975
91
10031
4000
>80
2975x57x80
40
6629
3F HD50DI AL 13+20/840 DALI FDO L1214
37
3957
4000
>80
1214x57x80
40
6630
3F HD50DI AL 16+26/840 DALI FDO L1508
46
5009
4000
>80
1508x57x80
40
6631
3F HD50DI AL 32+52/840 DALI FDO L2975
91
10031
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
6478
3F HD100DI WH 22+20/840 DALI FDO L1214
46
5081
4000
>80
1214x100x80
40
6479
3F HD100DI WH 26+26/840 DALI FDO L1508
61
6414
4000
>80
1508x100x80
40
6480
3F HD100DI WH 52+52/840 DALI FDO L2975
113
12742
4000
>80
2975x100x80
40
6563
3F HD100DI BK 22+20/840 DALI FDO L1214
46
5081
4000
>80
1214x100x80
40
6564
3F HD100DI BK 26+26/840 DALI FDO L1508
61
6414
4000
>80
1508x100x80
40
6565
3F HD100DI BK 52+52/840 DALI FDO L2975
113
12742
4000
>80
2975x100x80
40
6648
3F HD100DI AL 22+20/840 DALI FDO L1214
46
5081
4000
>80
1214x100x80
40
6649
3F HD100DI AL 26+26/840 DALI FDO L1508
61
6414
4000
>80
1508x100x80
40
6650
3F HD100DI AL 52+52/840 DALI FDO L2975
113
12742
4000
>80
2975x100x80
40
Características constructivas
Características Luminotécnicas
Distribución directa‑indirecta.
Duración útil (L93/B10): 30000 h. (tq+25°C)
Duración útil (L90/B10): 50000 h. (tq+25°C)
Duración útil (L85/B10): 80000 h. (tq+25°C)
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica conforme a la norma IEC/TR 62778: (RG0) (IEC 62471).
Características Mecánicas
Cuerpo de aluminio extruido.
Reflector porta cableado extraíble.
Difusor superior de policarbonato translúcido.
Cabezales luminosos de cierre con decoración de aluminio especular.
Características Eléctricas
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Bloque de terminales de 5 polos, solo circuito de 230V, 2 direcciones DALI (dependiendo del tipo de luminaria).
Entrada línea de alimentación superior en proximidad de un cabezal.
Derivación con toma de acoplamiento rápido irreversible para la conexión con la clavija del elemento portacables.
Características de la fuente
  • Módulos LED lineales.
  • Tolerancia de color inicial (Mac Adam): SDCM 3.
Bajo pedido
  • distintas potencias
  • fuentes LED con temperaturas de color diferentes
  • cuerpo de color RAL diferente
  • óptica OC de color RAL diferente
  • equipo: CLO
  • versiones de emergencia
Aplicaciones
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
Versión FDO
Ambientes donde se necesita una iluminación difusa y suave para un óptimo confort visual y un apantallamiento total de la fuente.
Instalación
Instalación en suspensión.
Gestión de la Luz
Los productos DALI de esta familia se pueden controlar de forma manual con la tecnología 3F Easy Dim o de forma automática y manualmente con la tecnología 3F Smart Dimming (consulte "Gestión de la Luz").
Estribo deslizante de acero inoxidable para posicionamiento libre.
Accesorio dedicado a la instalación a techos.
Código
Artículo
A01530
Sop. desliz. techo/empotrable 3F HD50
A01531
Sop. desliz. techo/empotrable 3F HD100
Abrazadera deslizante de posicionamiento libre, con regulador realizado en acero inoxidable.
Accesorio dedicado a la instalación suspendida.
Código
Artículo
A01532
Sop.desliz.reg.instal.susp. 3F HD50
A01528
Soporte desliz.con reg.susp. 3F HD100
En caso de adquisición solo del estribo deslizante con regulador (código A01532 ‑ A01528), el cable de suspensión debe ser de acero zincado con 49 cables elementales de diámetro mínimo de 1,5 mm² (para una capacidad de 15 kg).
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
Accesorio compatible con el estribo deslizante código A01532 y A01528.
Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
A20487
Suspension sin regulador - 2 m
A20488
Suspension sin regulador - 3 m
A20489
Suspension sin regulador - 4 m
A20490
Suspension sin regulador - 5 m
A20491
Suspension sin regulador - 6 m
En el caso de compra de solamente un soporte deslizante con controlador (códigos A01532 ‑ A01528), el cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg).
Cable de acero galvanizado, de 1,5 mm de diámetro, compuesta de 49 alambres.
Capacidad de 15 kg (relación 5:1).
Accesorio compatible con uno de los siguientes códigos: A01532 - A01528 - A0714.
Código
Artículo
A0716
Bobina cab. galv. diam.1,5 mm - 100m
El paquete contiene 100 metros.
A0717
Bobina cab. galv. diam.1,5 mm - 500m
El paquete contiene 500 metros.
A0718
Bobina cab. galv. diam. 1,5 mm - 1000m
El paquete contiene 1000 metros.
Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm ‑ # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Accesorio compatible con uno de los siguientes códigos: A0716 - A0717 - A0718.
Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.
Caja de alimentación en policarbonato blanco, soporte interno de acero galvanizado.
Código
Artículo
A0679
Roseton rectangular b/co 5P (sin cable)
Instrumentos
lightUpdate
La información a la velocidad de la Luz.
Suscribirse a lightUpdate para mantenerse en contacto con 3F Filippi: noticias, eventos y noticias del producto entregado a su buzón de correo electrónico.
Sede legal y establecimiento
Via del Savena, 28 - Z.I. Piastrella
40065 Pian di Macina - Pianoro (Bolonia) - Italia
CF. 01033260371 - P.I. IT00529461204
Capital social 3.000.000 euros totalmente pagado
Registro Mercantil de Bolonia n.º 01033260371
REA N. 234613

e-Mail: 3f-filippi@3f-filippi.it
Teléfono: +39.051.6529611
Fax: +39.051.775884
Group
Social
lightUpdate
La información a la velocidad de la Luz.
Suscribirse a lightUpdate para mantenerse en contacto con 3F Filippi: noticias, eventos y noticias del producto entregado a su buzón de correo electrónico.
Información de cookies
ACEPTAR
Este sitio utiliza solo cookies técnicas, incluidas cookies de terceros, y no utiliza cookies de creación de perfiles.
Para acceder al sitio, es necesario consentir el uso de cookies haciendo clic en el botón "Aceptar".
Para obtener más información sobre cómo usamos las cookies y cómo eliminarlas, consulte nuestra política de cookies.
